二极管极性识别和接线技巧解析
在电子电路设计与维护中，正确识别和连接二极管的正负极是一项至关重要的操作。二极管作为一种具有单向导电性的半导体器件，其正确的极性连接直接关系到电路的正常运行。一旦极性识别错误或接线不当，轻则导致电路无法正常工作，重则可能损坏电路中的其他元件。因此，掌握二极管正负极的识别方法以及正确的接线技巧，对于电子工程师和电子设备维护人员来说是必备的技能。
在电子电路设计与维护中，正确识别和连接二极管的正负极是一项至关重要的操作。二极管作为一种具有单向导电性的半导体器件，其正确的极性连接直接关系到电路的正常运行。一旦极性识别错误或接线不当，轻则导致电路无法正常工作，重则可能损坏电路中的其他元件。因此，掌握二极管正负极的识别方法以及正确的接线技巧，对于电子工程师和电子设备维护人员来说是必备的技能。
一、二极管正负极识别方法
视觉标识法

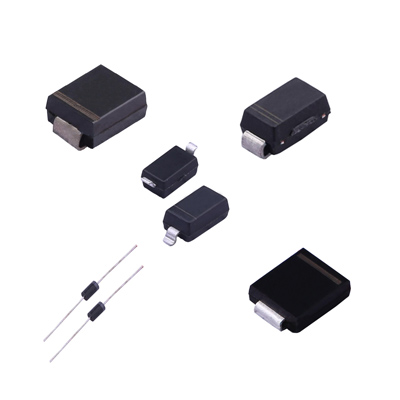

大多数二极管在外观设计上会提供一些直观的标记来区分正负极。通常，二极管的负极（阴极）会用白色或银色的色带来标识。这种色带是二极管制造商在生产过程中特意标注的，以便用户能够快速识别极性。当面对透明或浅色外壳的二极管时，还可以通过观察其内部结构来判断极性。一般来说，在这类二极管内部结构中，体积较大、形状较为平坦的一端是负极。这种视觉标识方法简单直观，是识别二极管极性的首选方式。
外形特征法
除了视觉标识外，某些二极管的设计还通过外形特征来区分正负极。例如，一些二极管在负极一侧设有凹槽或平面，而正极一侧则保持光滑无瑕的外观。这种设计在二极管的外形上形成明显的对比，使得即使在色标不够清晰的情况下，也能通过触摸或观察外形来判断极性。外形特征法在实际操作中非常实用，尤其是在处理一些小型或微型二极管时，能够快速准确地确定二极管的正负极。
万用表检测法
当无法通过视觉标识或外形特征判断二极管极性时，可以借助万用表来进行检测。将万用表调至二极管档位，使用红色探头接触二极管的一端，黑色探头接触另一端。如果万用表显示屏上显示出较低的电压和电阻值，那么与红色探头接触的即为二极管的正极（阳极），与黑色探头接触的为负极（阴极）。这是因为万用表内部的电池在检测时会向二极管施加一个正向偏置电压，使得二极管导通，从而显示出较低的电阻值。反之，如果万用表显示电阻值很高或呈无限大状态，则说明此时二极管处于反向偏置状态，未导通。通过万用表检测法，可以精准地判断二极管的极性，尤其适用于一些没有明显外观标识的二极管。
电路符号辨识法
在阅读和分析电路图时，了解二极管的电路符号对于识别其极性也至关重要。在电路图中，二极管通常用一个箭头和一条垂直线来表示。箭头的方向代表电流的流动方向，即从正极（阳极）流向负极（阴极），而垂直线的一侧则代表负极。这种符号表示方法在电子电路设计中具有通用性，无论是在简单的电路图还是复杂的电路系统中，都广泛采用。掌握二极管的电路符号辨识方法，有助于在实际电路组装和维修过程中快速准确地确定二极管的连接方向。
二、二极管正确接线方法
直流电路直接接线法
在直流电路中，二极管的接线方式相对简单直接。应将二极管的正极（阳极）连接到电源的正极，负极（阴极）连接到电源的负极。这种连接方式主要应用于整流电路中，能够将交流信号有效地转换为直流信号。例如，在常见的电源适配器和直流电源电路中，通过合理连接二极管，可以实现对交流电的整流，为电子设备提供稳定的直流电源。
二极管串联接线法
当需要提高电路的耐压能力时，可以采用二极管串联的接线方式。在串联连接中，每个二极管的正极连接到前一个二极管的负极，形成一个首尾相连的链式结构。最后一个二极管的负极则连接到电源的负极。通过这种方式，多个二极管共同承担电路中的电压，从而提高了整个电路的耐压水平。这种方法在高压整流器和倍压器电路中得到了广泛应用，例如在一些高电压实验设备和工业电源系统中，通过串联二极管来满足高电压整流的需求。
二极管并联接线法
如果电路需要更大的电流承载能力，可以将多个二极管并联连接。在并联连接中，每个二极管的正极都连接到电源的正极，负极都连接到电源的负极。这样，多个二极管可以共同分担负载电流，提高整个电路的载流能力。然而，需要注意的是，在并联二极管时，必须确保所选用的二极管参数匹配，包括正向电压降、反向恢复时间等。否则，可能会导致电流在二极管之间分配不均，影响电路的性能和可靠性。并联接线法常用于一些大电流电源电路和电机驱动电路中，以满足高电流输出的要求。
桥式整流器接线法
桥式整流器电路是一种常见的二极管应用形式，主要用于将交流电高效地转换为直流电。它由四个二极管组成，形成一个闭环的桥式结构。在交流信号的正半周，两个二极管导通，允许电流从电源正极流出，经过负载后返回电源负极；在交流信号的负半周，另外两个二极管导通，同样使电流能够流经负载，方向保持不变。通过这种方式，桥式整流器能够在交流信号的整个周期内输出正向电流，产生较为平稳的脉动直流信号。桥式整流器具有电路结构紧凑、效率高、输出稳定等优点，广泛应用于各类电子设备的电源部分，如电脑电源、家用电器电源等。
三、二极管接线注意事项
极性连接准确性
在进行二极管接线操作之前，务必反复确认二极管的正负极连接正确无误。任何极性的反接都可能导致电路无法正常工作，甚至引发严重的电路故障，如元件过热、损坏等。特别是在处理一些复杂电路或高电压电路时，极性错误可能导致不可逆的损害。因此，在接线过程中，应仔细核对二极管的标识和电路图要求，确保极性连接准确。
二极管参数选择合理性
不同类型的电路对二极管的参数要求各不相同。在高电压或大电流的应用场景中，必须选择具有足够耐压值和电流额定值的二极管，以确保电路的安全性和可靠性。例如，在高压电源电路中，应选用耐压值远高于电源电压的二极管，以防止二极管被击穿；在大电流负载电路中，应选择允许通过较大电流的二极管，并考虑其散热性能。合理选择二极管参数，能够有效提高电路的稳定性和使用寿命。
功率耗散控制
二极管在工作过程中会产生一定的功率耗散，这主要是由于二极管的正向电压降和通过的电流共同作用的结果。在使用二极管时，必须确保其功率耗散不超过规格书所规定的限制。否则，过高的功率耗散会导致二极管温度急剧上升，进而引起性能下降、参数漂移，甚至损坏二极管。特别是在一些高功率密度的电路中，应采取有效的散热措施，如安装散热片、使用风扇等，以降低二极管的工作温度，保证其可靠运行。
正确识别二极管的正负极并掌握正确的接线方法，是确保电子电路正常运行的基础。通过观察外观标识、利用外形特征、借助万用表检测以及辨识电路符号等多种方法，可以准确判断二极管的极性。在实际接线过程中，根据电路的具体需求选择合适的接线方式，并严格遵守接线注意事项，能够有效提高电子电路的设计和维护效率，降低因接线错误而导致的故障风险，保障电子设备的稳定运行和可靠性能。
