单向全波整流电路原理,特性和应用介绍
在电子技术领域，单向全波整流电路作为一种基础且关键的电路形式，广泛应用于各类电源系统中，其核心功能是实现交流电到直流电的高效转换，为电子设备提供稳定的电力支持。以下将从电路组成、工作原理、波形特征、性能特点及实际应用等多个维度，对单向全波整流电路进行深入剖析，旨在为工程设计与技术选型提供详实的理论依据与实践指导。
在电子技术领域，单向全波整流电路作为一种基础且关键的电路形式，广泛应用于各类电源系统中，其核心功能是实现交流电到直流电的高效转换，为电子设备提供稳定的电力支持。以下将从电路组成、工作原理、波形特征、性能特点及实际应用等多个维度，对单向全波整流电路进行深入剖析，旨在为工程设计与技术选型提供详实的理论依据与实践指导。
一、电路组成：协同工作的关键元件
单向全波整流电路主要由以下元件构成，各元件在电路中扮演着不可或缺的角色，协同完成电能的转换与传输过程：
中心抽头变压器：这是电路的核心组件之一，负责将输入的交流电压转换为适合整流处理的电压水平，并通过中心抽头的设计，巧妙地将变压器次级分为两个相互对称的绕组，为后续的整流操作提供幅值相等但相位相反的电压信号，为实现全波整流奠定了基础。

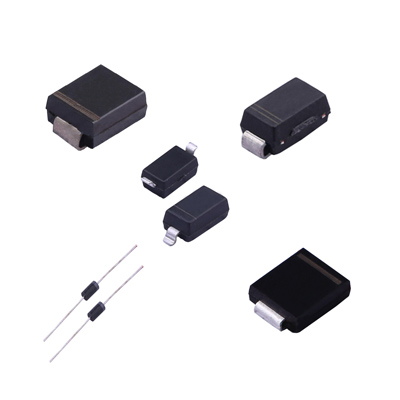

整流二极管：通常采用两只高性能的整流二极管，利用其单向导电的特性，将交流电的正负半周分别转换为同一方向的电流脉冲，从而完成对交流电的整流处理，使负载能够获得方向恒定的电流供应。
负载电阻：作为电路的终端负载，接收经过整流后的电流，并在其两端产生相应的直流电压降，将电能转化为其他形式的能量（如热能、光能等），以满足电子设备的实际用电需求。
滤波电容（可选）：在一些对直流电源稳定性要求较高的应用中，会在整流电路后级接入滤波电容。滤波电容能够有效平滑整流输出中的脉动成分，降低电压纹波，提升直流电的纯净度，使输出电压更加稳定，接近理想的直流电源特性。
二、工作原理：交流电的“转向”之旅
单向全波整流电路的工作过程巧妙地利用了变压器中心抽头与二极管的单向导电特性，通过对交流电正负半周的交替导通，实现将交流电转换为直流电的目标，具体过程如下：
交流电输入阶段：当交流电施加于电路输入端时，中心抽头变压器首先对输入电压进行降压或升压处理，调整至适合整流的电压幅值，并通过中心抽头将次级绕组分为两个对称的部分，使得两个绕组的电压幅值相等但相位相反，为后续的整流操作提供了必要的信号条件。
正半周导通过程：在交流电的正半周期间，变压器次级的一个绕组端子电压为正，另一个端子电压为负。此时，与该正电压端子相连的第一只二极管承受正向电压，处于导通状态，电流从该二极管流向负载电阻；而另一只二极管由于与负电压端子相连，承受反向电压，呈现截止状态。负载电阻上因此流过正向电流，其两端形成正向的电压降，为电路输出端提供正向的直流电压。
负半周导通过程：当交流电进入负半周期时，变压器次级绕组的极性发生反转，原本为正的端子变为负，原本为负的端子变为正。此时，第一只二极管因承受反向电压而截止，第二只二极管则因承受正向电压而导通。电流通过第二只二极管流向负载电阻，使得负载电阻上继续保持同一方向的电流流动，输出端依然维持正向的直流电压。
输出信号形成机制：在整个交流电周期内，无论是正半周还是负半周，负载电阻上始终流过同一方向的电流，输出端电压也因此保持单一方向的波动。尽管输出电压仍呈现脉动直流的特性，但通过后续的滤波与稳压处理，可以进一步提升直流电的稳定性和纯净度，满足电子设备对高质量电源的要求。
三、波形分析：从杂乱到有序的蜕变
输入电压波形特征：输入端的电压波形为标准的正弦波，呈现出平滑、连续的正负交替变化，其幅值随时间按正弦规律周期性变化，是典型的交流电信号。
输出电压波形特性：经过单向全波整流后，输出电压波形发生了显著变化。原本连续的正弦波被“切割”成一系列单方向的脉冲波形，负半周的电压被二极管的单向导电性“翻转”为正半周，使得输出电压仅在正方向上波动，形成了脉动直流电。这种脉动直流电虽然方向恒定，但幅值仍存在较大的波动，无法直接满足大多数电子设备对稳定直流电源的需求。
滤波后电压波形优化：为了改善直流电的稳定性，通常在整流电路后接入滤波电容。滤波电容在充电过程中储存电能，在放电过程中释放电能，有效填补了脉动电压中的低谷部分，减少了电压波动幅度。经过滤波处理后的输出电压波形更加平滑，接近理想的直流电特性，能够为电子设备提供稳定可靠的电源支持。
四、性能特点与应用领域：高效整流的实践价值
单向全波整流电路凭借其独特的设计和工作原理，具备了一系列显著的性能特点，使其在众多电子设备和电源系统中得到了广泛应用：
高效的能量转换：相较于半波整流电路，单向全波整流电路充分利用了交流电的两个半周进行整流，避免了半波整流中半个周期能量的浪费，显著提高了电能的利用率和转换效率，尤其适用于对能量效率要求较高的应用场合。
相对平稳的输出电压：由于整流后输出电压的频率是输入交流电频率的两倍，这使得输出电压的脉动频率更高，有利于后续滤波环节更好地发挥作用，进一步降低电压纹波，提升输出直流电的稳定性，满足电子设备对电源质量的要求。
简洁的电路结构与适中的成本：该电路不需要复杂的二极管桥堆结构，仅使用两只二极管和一个中心抽头变压器即可实现全波整流功能，电路设计相对简单，元件数量较少，降低了电路的复杂度和故障率，同时在一定程度上控制了成本，使其在低功耗、小型化电源系统中具有较高的性价比优势。
基于以上性能特点，单向全波整流电路广泛应用于小型电源适配器、便携式电子设备充电器、低功耗传感器电源以及各类需要简单直流供电的电子模块中。通过合理选择二极管的型号、变压器的参数以及滤波元件的规格，可以针对不同的应用场景优化电路的输出特性，进一步提升电源系统的性能和可靠性，为电子设备的稳定运行提供坚实的电力保障。
综上所述，单向全波整流电路作为一种高效、简洁的整流方式，在电子技术领域占据着重要的地位。通过对电路组成、工作原理、波形特征、性能特点及实际应用的全面分析，我们能够更加深入地理解其在电能转换过程中的关键作用，并在实际工程设计中灵活运用，以满足多样化电源需求，推动电子设备的持续发展与创新。
