NPN晶体管的结构和工作原理解析
在电子学领域，NPN 晶体管作为双极结型晶体管的典型代表，凭借其独特的结构和功能，在各类电子设备中发挥着关键作用。本文将深入探讨 NPN 晶体管的定义、结构、工作原理、放大与开关作用，以及失效机理和预防措施。
在电子学领域，NPN 晶体管作为双极结型晶体管的典型代表，凭借其独特的结构和功能，在各类电子设备中发挥着关键作用。本文将深入探讨 NPN 晶体管的定义、结构、工作原理、放大与开关作用，以及失效机理和预防措施。
一、NPN 晶体管概述
NPN 晶体管由两个 N 型半导体区域和一个 P 型半导体区域构成，发射极、基极和集电极是其三个关键端子。其内部结构可类比为两个背对背连接的 PN 结二极管，即集电极 - 基极结和基极 - 发射极结。发射极负责向基极区域提供电荷载流子，进而输送至集电极；基极则起到触发和控制电流量的作用。

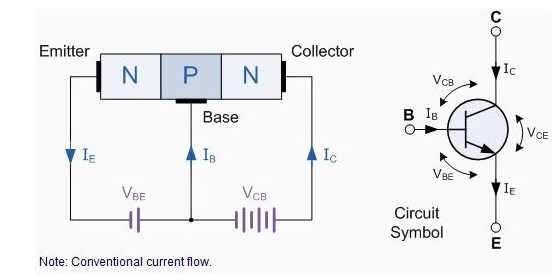

二、NPN 晶体管的结构
NPN 晶体管的结构中，基极电压为 +Ve，发射极端子电压为 -Ve，集电极端子通过电阻 RL 连接到 VCC。基极与发射极之间存在电压差，集电极电压供应相对发射极为正。电阻器用于限制基极电流，电子流过基极代表晶体管的动作，基极对集电极到发射极电流的控制是晶体管放大特性的关键。
三、NPN 晶体管的工作原理
（一）静态工作点
在正常工作状态下，NPN 晶体管的发射极与基极之间施加正向偏置电压，集电极与基极之间施加反向偏置电压。这使得发射极中的自由电子能够进入基极并与空穴复合，产生基极电流；同时，集电极与基极之间形成耗尽层，阻止电流进一步流动。
（二）放大作用
当基极施加小的输入信号时，会改变基极与发射极之间的电压，影响自由电子的注入。由于基极区域狭窄，注入的电子迅速扩散到集电极区域，在反向偏置电压作用下被收集到集电极中，形成集电极电流。集电极电流是基极电流的放大，放大倍数取决于晶体管的内部结构和外部偏置条件。
（三）开关作用
NPN 晶体管还可作为开关使用。基极电流足够大时，晶体管通道完全打开，集电极电流达到最大值，处于饱和状态；基极电流减小到零时，通道关闭，集电极电流降至零或接近零，处于截止状态。通过控制基极电流大小，实现晶体管的开关功能。
四、NPN 晶体管的失效机理
（一）热击穿与二次击穿
热击穿是因电流过大产生热量，导致晶体管内部温度升高，超过最高允许结温时发生，会使晶体管电流急剧增大而损坏。二次击穿发生在电流密度超过一定值时，击穿电压回落到新的更低值，若集电极 - 发射极电压超过此值且发射极电流密度超临界值，就会导致晶体管损坏。
（二）发射极去偏置
发射极去偏置是因发射极电流超过正常份额，导致限流电阻压降增大，限制发射极电流。但内部结构或外部条件影响下，发射极电流仍可能超标，引发发射极去偏置，使晶体管性能下降甚至损坏。
（三）基区扩展效应（Kirk 效应）
基区扩展效应出现在高电流密度下，晶体管有效基区宽度随注入电流增加而扩展，导致放大倍数下降，甚至失去放大作用，对晶体管性能产生负面影响，可能引发失效。
（四）环境因素与机械应力
环境因素如温度、湿度、灰尘等对 NPN 晶体管性能影响显著。高温致性能下降、损坏；湿度过高引发内部元件腐蚀；灰尘影响散热性能，导致过热失效。机械应力如振动、冲击也会损坏或失效晶体管。
五、NPN 晶体管失效的预防措施
为预防 NPN 晶体管失效，需严格控制工作电流和电压，避免超最大允许值；加强散热设计，降低工作温度；保持工作环境清洁干燥，防止灰尘和湿气侵蚀；定期检测和老化筛选，及时发现处理潜在问题。
六、结论
NPN 晶体管的失效机理复杂，涉及多种因素。深入了解和分析其失效机理，采取有效预防措施，能提高电子设备的可靠性和稳定性。随着电子技术发展，未来有望出现更多新技术和方法应用于晶体管失效预防。
