在电子电路领域，二极管压降作为一个关键参数，对电路性能有着重要影响。它通常被称为正向偏置电压或正向电压降，是指在二极管处于正向偏置状态下，电流流经二极管时所产生的电压降低幅度。值得注意的是，二极管压降并非恒定不变，而是受多种因素的综合制约，包括二极管的种类、工作温度以及通过的电流大小等。

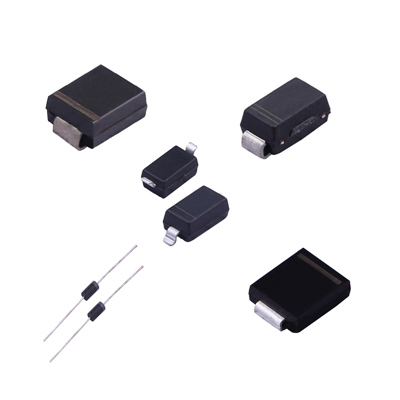

一、二极管工作原理简述
二极管作为一种半导体器件，其核心特性为单向导电性，在电路中广泛应用于整流、稳压以及开关等功能模块。从工作原理来看，二极管主要基于 PN 结结构。PN 结由 P 型半导体与 N 型半导体相互接触形成，在接触区域会产生一个内建电场，该电场能够促使电子与空穴在 PN 结附近发生复合反应，从而对电流的流通起到阻碍作用。
当施加正向偏置电压时，即 P 型半导体（阳极）连接正电压，N 型半导体（阴极）连接负电压，外部电场会削弱 PN 结的内建电场。此时，电子与空穴得以在 PN 结附近复合，形成导电通路，产生电流，而二极管两端呈现出的电压降即为正向压降。
二、二极管压降的影响因素分析
（一）二极管类型
不同类型的二极管由于所采用的半导体材料差异，导致其正向压降值各不相同。以常见的硅二极管和锗二极管为例，硅二极管的正向压降一般处于 0.6V 至 0.7V 的区间，而锗二极管的正向压降则相对较低，通常在 0.2V 至 0.3V 之间。这一差异主要归因于两种材料的电子亲和能不同，进而使得 PN 结的内建电场强度有所区别。
（二）温度
温度变化对二极管压降的影响较为复杂，主要体现在两个方面。一方面，随着温度升高，半导体材料内部的载流子浓度会相应增加，这使得 PN 结的内建电场强度减弱，从而导致正向压降降低。另一方面，温度上升还会引起半导体材料的电阻率下降，进而降低二极管的串联电阻，同样促使正向压降降低。不过，硅二极管和锗二极管在温度影响下的正向压降变化趋势有所不同。通常情况下，硅二极管的正向压降会随着温度升高而降低，而锗二极管的正向压降则可能呈现随温度升高而升高的态势。
（三）电流
电流对二极管压降的影响主要集中在二极管的串联电阻上。由于半导体材料的非线性特性，当电流通过二极管时，其串联电阻会随着电流的增大而增大，这种现象被称为二极管的电流依赖性。在大电流工作状态下，二极管的串联电阻显著增加，进而导致正向压降相应增大。
（四）反向偏置
当二极管处于反向偏置状态，即阳极连接负电压，阴极连接正电压时，PN 结的内建电场会得到加强，从而阻止电流通过。此时，二极管两端的电压降被称为反向偏置电压。反向偏置电压的大小主要取决于二极管的反向击穿电压，其范围通常在几十伏到几千伏之间。
三、二极管压降的测量方法介绍
（一）万用表法
万用表法是测量二极管压降最为简便且常用的方式。具体操作时，先将万用表调节至二极管测试档位，随后将红色表笔连接至二极管的阳极，黑色表笔连接至阴极，此时万用表所显示的数值即为二极管的正向压降。然而，需要留意的是，由于万用表内阻相对较大，可能会导致测量结果存在一定误差。
（二）电流源法
电流源法是一种精度较高的二极管压降测量方法。测量过程中，首先将一个恒定电流源接入二极管两端，接着利用示波器或数字万用表对二极管两端的电压进行测量。通过逐步改变电流源的电流值，能够获取不同电流条件下二极管的压降数据，进而绘制出二极管正向压降与电流之间的关系曲线。
（三）电压源法
电压源法主要用于测量二极管的反向压降。操作时，先将一个恒定电压源连接到二极管两端，然后使用示波器或数字万用表测量二极管两端的电流。通过调整电压源的电压值，可以得到不同电压下二极管的电流变化情况，从而分析出二极管的反向击穿特性。
