稳压二极管技术解析和应用指南
稳压二极管（亦称齐纳二极管）作为半导体器件领域的重要元件，凭借其独特的电压稳定特性，在现代电子系统中发挥着不可替代的作用。本文将从工作原理、技术特性到工程应用进行系统阐述，为电子工程师提供专业的技术参考。
稳压二极管（亦称齐纳二极管）作为半导体器件领域的重要元件，凭借其独特的电压稳定特性，在现代电子系统中发挥着不可替代的作用。本文将从工作原理、技术特性到工程应用进行系统阐述，为电子工程师提供专业的技术参考。
一、器件工作原理与技术特征
该器件基于半导体PN结的特殊反向击穿机制实现稳压功能，其工作模式可分为两个典型状态：
正向工作模式
当正向偏置电压超过阈值（典型值0.6-0.7V）时，器件呈现普通二极管导通特性，此时主要用于极性保护功能。
反向稳压模式
当反向偏压达到预设击穿电压时，器件进入雪崩击穿或齐纳击穿状态，通过精确设计的掺杂浓度维持稳定压降，此状态下的动态阻抗特性（典型值2-50Ω）直接影响稳压精度。
二、核心参数体系
工程师选型时应重点关注以下关键参数：
稳压值（Vz）：标称电压范围1.8V至200V，容差±1%至±20%
功率等级：涵盖500mW至50W的系列化规格
温度系数：精密器件可达±0.05%/℃
动态阻抗（Zzt）：与工作电流呈反比关系
最大反向电流（Izm）：需考虑降额设计
三、典型应用场景
电源基准设计
作为LDO、开关电源的参考电压源，配合运算放大器实现高精度稳压（可达0.1%精度）。
精密参考电路
在ADC/DAC转换系统中提供低噪声基准，要求选择低温度漂移型号（如LM399等基准二极管）。
保护电路设计
• 瞬态电压抑制：并联在敏感器件端口实现过压箝位
• 极性反接保护：串联在供电回路实现反向阻断
• ESD防护：响应速度达ns级的TVS特殊型号
四、工程选型要点
电压匹配原则
标称Vz值应高于电路最大工作电压10-15%，同时考虑温度漂移带来的偏差。
功率计算规范
遵循Pd≥(Vin_max - Vz)×Iz_max公式，并保留30%设计余量。
动态特性要求
高频应用需选择低结电容型号（<100pF），电源滤波场合建议配合π型滤波网络。
五、安装规范与可靠性保障
极性确认

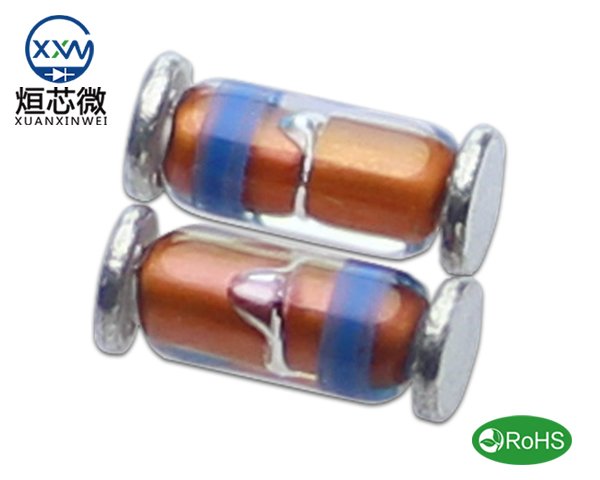

采用色环标识或封装缺口确保正确安装方向，反接将导致永久性损坏。
热管理方案
• 1W以上器件必须配置散热器
• PCB布局需预留≥3mm空气对流通道
• 高温环境建议采用铜基板散热设计
系统级保护
在感性负载场合并联续流二极管，配合自恢复保险丝形成双重保护机制。工业环境建议增加RC缓冲电路以抑制瞬态尖峰。
六、前沿技术发展
新型埋层齐纳结构将温度系数优化至±5ppm/℃，而SOT-923等微型封装（0.6×0.3mm）为可穿戴设备提供了高密度解决方案。第三代宽禁带材料（SiC/GaN）稳压器件已实现200℃以上工作温度能力。
本技术文档可作为电路设计时的选型依据，实际应用中建议参考器件手册进行精确参数计算，并在原型阶段进行温度循环测试验证系统可靠性。
