稳压二极管的串联使用指南
稳压二极管是一种特殊的二极管，广泛应用于电子电路中，用于稳定电压。它通过在反向击穿区工作来实现稳压功能。本文将详细介绍稳压二极管的串联使用方法及其注意事项。
一、稳压二极管的工作原理
稳压二极管（Zener Diode）属于二极管的一种，其核心工作区域是反向击穿区。在反向击穿区，电流变化很大，但电压变化很小，这一特性使得稳压二极管能够实现稳定的电压输出。

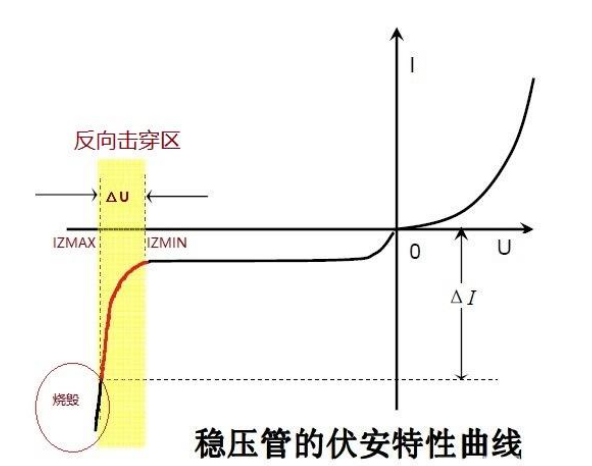

反向击穿区：稳压二极管的伏安特性曲线显示，反向击穿区的电流有一个最小值（IZMIN）和最大值（IMAX）。在设计电路时，必须确保稳压二极管工作在这一电流区间内。如果电流低于IZMIN，稳压效果无法实现；如果电流超过IMAX，稳压二极管可能会过热并永久损坏。
二、稳压二极管的串联使用
稳压二极管可以串联使用，因为串联电路中的电流是相等的。串联使用时，稳压二极管的稳压值和工作电流范围需要特别注意。
1. 稳压值计算
当两个稳压二极管串联时，其总稳压值为各个稳压二极管的稳压值之和。例如：
稳压二极管1的稳压值为5.1V。
稳压二极管2的稳压值为3.3V。
串联后的总稳压值为：5.1V + 3.3V = 8.4V。
2. 工作电流范围
串联后的稳压二极管的工作电流范围需要特别计算，以确保每个二极管都能正常工作。具体计算方法如下：
稳压二极管1的正常工作电流范围为5mA~50mA。
稳压二极管2的正常工作电流范围为8mA~60mA。
串联后的正常工作电流范围为：MAX(IZMIN1, IZMIN2) ~ MIN(IMAX1, IMAX2)。
在这个例子中，串联后的正常工作电流范围为：8mA~50mA。
三、串联使用的注意事项
选择相同型号的稳压二极管：
使用相同型号的稳压二极管可以简化设计，因为它们的工作电流范围相同，不需要额外计算。
例如，如果两个稳压二极管的稳压值分别为5.1V和3.3V，且工作电流范围均为8mA~50mA，则串联后的稳压值为8.4V，工作电流范围仍为8mA~50mA。
选择工作电流范围相近的稳压二极管：
如果必须使用不同型号的稳压二极管，最好选择工作电流范围相近的型号，以确保串联后的电流范围更宽，稳压效果更好。
例如，稳压二极管1的工作电流范围为5mA~50mA，稳压二极管2的工作电流范围为8mA~60mA，串联后的电流范围为8mA~50mA。
避免电流超出范围：
在设计电路时，必须确保串联后的稳压二极管工作在规定的电流范围内，避免因电流不足或过载导致稳压效果不佳或二极管损坏。
四、总结
稳压二极管完全可以串联使用，因为串联电路中的电流是相等的。只要确保所有稳压二极管都工作在反向击穿区，就能实现稳定的电压输出。串联使用时，最好选择相同型号的稳压二极管，或者选择工作电流范围相近的型号，以确保电路的稳定性和可靠性。通过合理设计和计算，稳压二极管的串联使用可以有效提高电路的稳压性能。
