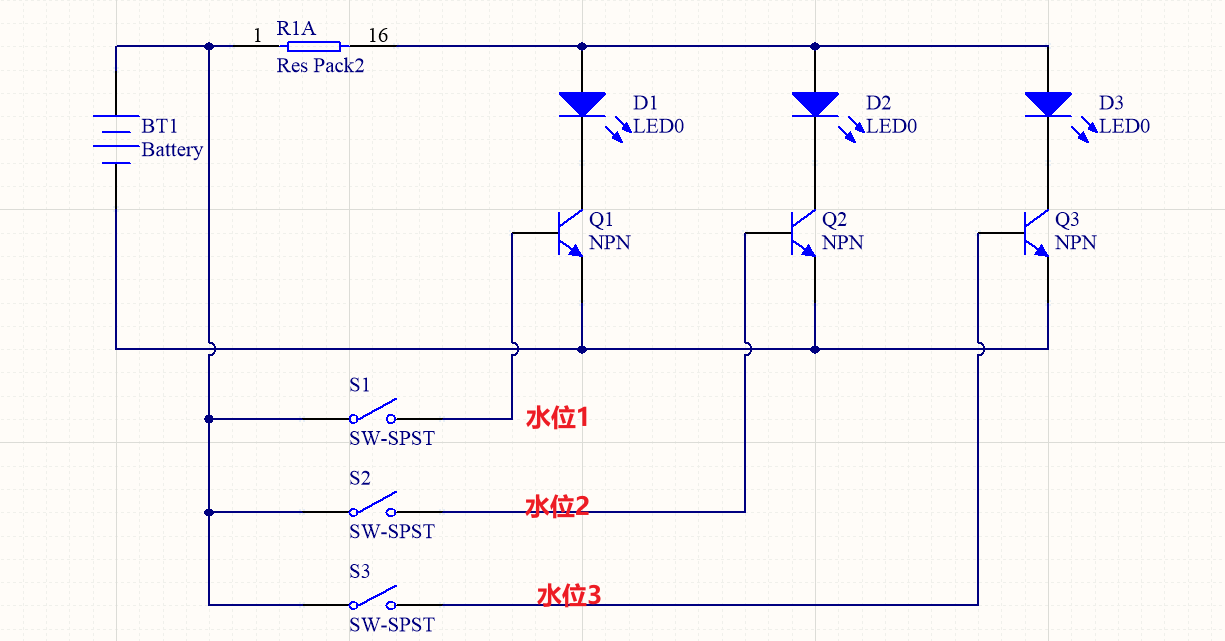

今天介绍的这个电路也很简单，基本上就用到最常规的电子器件：电阻，电容，三极管，led灯和一个供电电源这几个器件。下面是具体的电路，大家可以自己先试着分析一下。
低水位显示原理

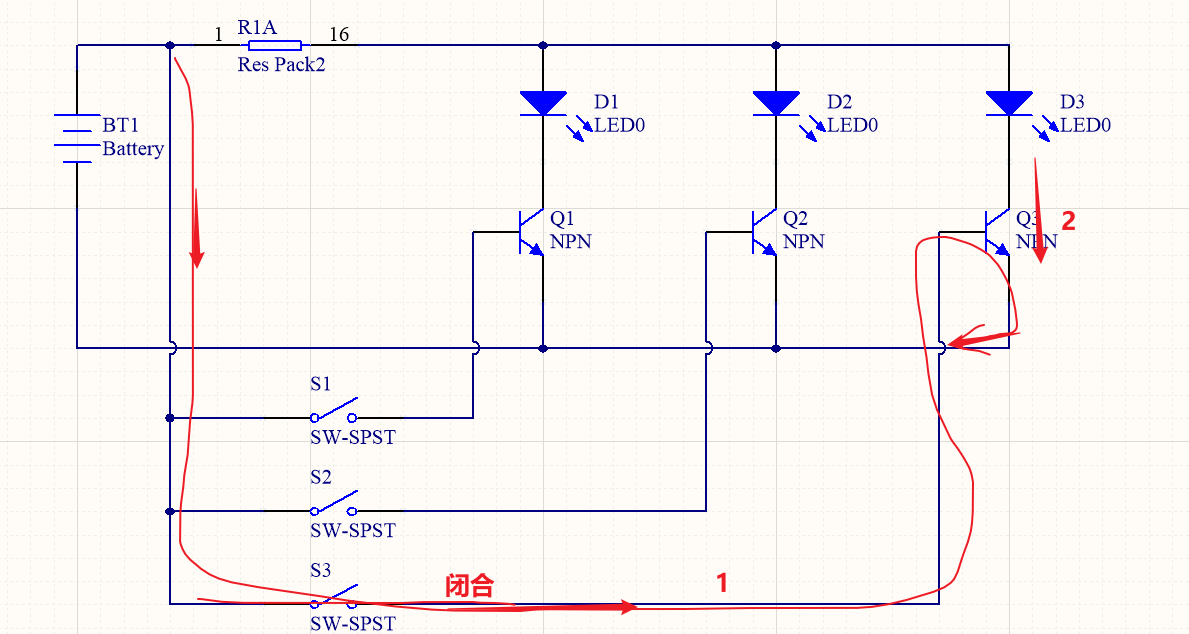

首先可以先看一下，当容器里面的水很少时，也就是在水位3附近时，根据电路可以看出只有开关S3因为水是导体进而导通，此时电通过三极管Q3的基极-发射极驱动三极管Q3导通。LED灯D3处于被点亮状态。当监视人员看到此设备只有一个灯亮时，就要关心该加水了。上面是电路图走势。
高水位显示原理

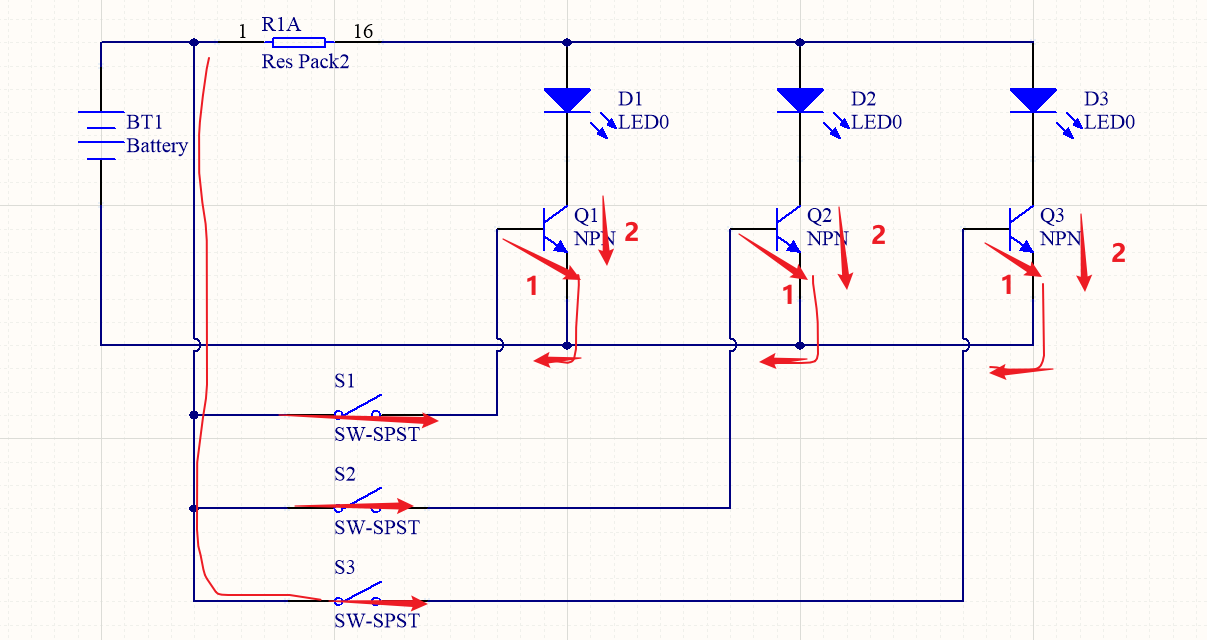

当容器里面的液体处于很满的状态时，液体会达到开关S1的位置，此时三个开关会因为水是导体的缘故都处于短路状态，进而三个三极管Q1,Q2,Q3都会被驱动打开，面板上的三个指示灯D1,D2,D3都会点亮，也就意味着此时水位处于安全位置，不用加水。
