二极管因为其独特的单向导电性，因而被设计成了各种整流电路，用来将我们常用的市电，也就是交流电转换成单向的直流电。在我们常用的整流电路中有三种最为常见，分别为：桥式整流电路，全波整流电路和半波整流电路。
下面一一详细介绍各整流电路的工作原理；
1.半波整流电路

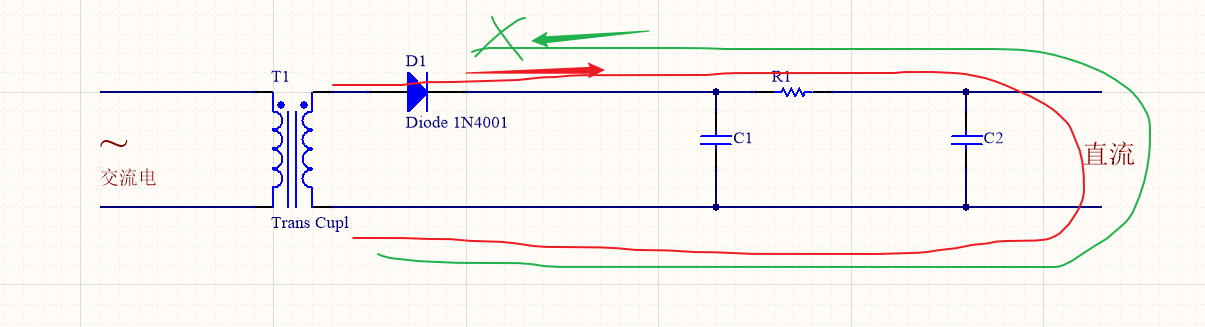

如上图所示为一个半波整流电路，正是因为二极管的单向导电性，因此，当流入的交流处于正半周期时，也就是图中红色箭头流向，二极管导通。当流入交流电处于负半周时，也就是图中绿色箭头流向，由于二极管反向截止，因此不导通。进而流入的交流电经过图中二极管D1整流以后，由以前正弦波形变成了缺少负半周期的波形，因此称为半波整流电路。它的优点就是成本低，缺点很明显就是浪费了整整一半的电。
2.全波整流电路
如上图所示为一个全波整流电路，下面具体分析它的工作原理：它主要是以变压器的次级绕组中间的抽头作为基准电而设计成的全波整流电路，首先当流入的交流处于正半周期时，走向如图中的红色走向，电由二级管D4经负载流回到变压器中间抽头，形成正半周期时的回路。当流入交流电处于负半周期时，电流走向如图中的绿色走向，电由二极管D5经负载流回到变压器中间抽头，形成负半周期时的回路。因为交流电的正半周期和负半周期都被二极管整流利用，因此该电路叫做全波整流电路，二极管发挥了非常大的作用。
3.桥式整流电路
其实我们做产品的时候，会对产品的体积有好大的限制，因此设计的产品要越小越好，并且还要避免在制造生产时，变压器中间抽头带来的麻烦，因此又设计出了更加方便好用，体积小的桥式整流电路。
如上图所示为一个桥式整流电路，下面具体介绍它的工作原理：当流入的交流电处于正半周期时，走向如图中的红色走向，经过负载R2形成回路。当流入的交流电处于负半周期时，走向如图中的绿色走向，经过负载R2形成回路。这样就非常巧妙即实现了全波整流又实现了体积小的要求。流入的是交流电而流出的是全波整流后的直流电。
