日常生活中我们碰到的LED灯各式各样，因此我们今天也介绍下控制LED灯的开关是如何去控制LED灯的，它有何巧妙之处，正好还可以复习一下三极管电路的用法。

如上图所示为主电路由三极管控制的LED灯触摸开关电路，首先这个电路它要实现的功能就是用手去触摸开关S2，LED灯就会亮，尽管手离开了触摸开关S2，led灯依然会亮，因为已经形成自锁电路。当用手去触摸开关S1，LED灯就会熄灭。大家可以自行先尝试分析一下，下面会具体分析。

具体分析此电路开启原理，如上图所示，当手去触摸S2时，因为人的手就像一个大电阻，因此会将S2导通，此时形成图中红色，第一步电路，电经过三极管Q1的eb极-三极管Q3的eb极-电阻R5-GND.紧接着便会驱动三极管Q3打开，电流走向如图中绿色，第二步，接着到达第三步，图中橙色，三极管Q1已经被驱动打开，电经三极管Q1ec极-电阻R4-三极管Q4be极进入GND。此时三极管Q4被驱动打开，因此电经过LED灯D1-电阻R3-三极管Q4-GND.LED灯成功点亮。此时，因为已经形成自锁电路，因此手离开触摸开关也没关系。自锁电路分析如下：当LED灯D1点亮以后，会有一部分电经三极管Q1的eb极-电阻R2-电阻R3-三极管Q4进入GND形成活路，持续驱动三极管Q1打开，而三极管Q1打开以后，会持续驱动三极管Q4打开，进而LED灯D1常亮。

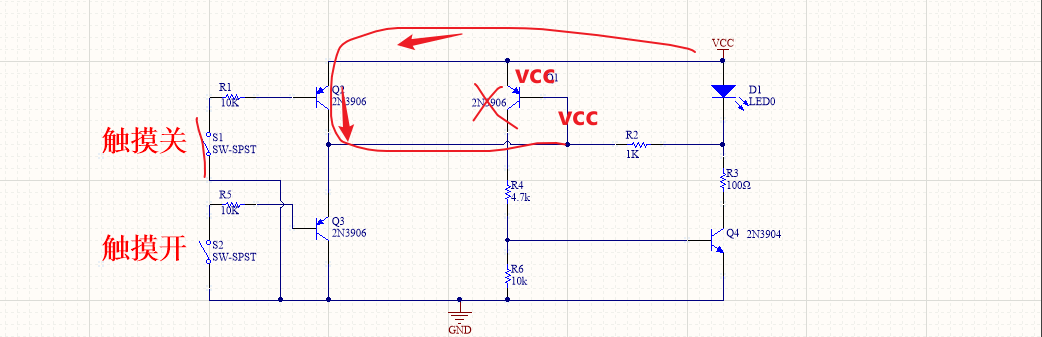

具体分析关闭LED灯的电路原理。当手摸触摸开关S1时，因为手是大电阻，因此触摸开关S1导通，电经过三极管Q2的eb极-电阻R1-触摸开关S1进入GND,此时由于三极管Q2被驱动打开，因此VCC经过三极管Q2可到达三极管Q1的b极，因三极管Q1的be极电压均为VCC，因此截止不导通。进而三极管Q4失去驱动电路而截止。LED灯D1熄灭。
