你不知道的五种MOS管泄漏电流以及产生原因
在实际应用中，MOS管常常存在各种漏电流，这使得它严重减少了低功耗设备电池的使用寿命，以及在一些s&h电路中，限制了信号保持时间。而一个理想的MOS管是不应该存在任何电流流入衬底的，特别是当MOS管关断时，漏-源极之间不应该存在任何电流。

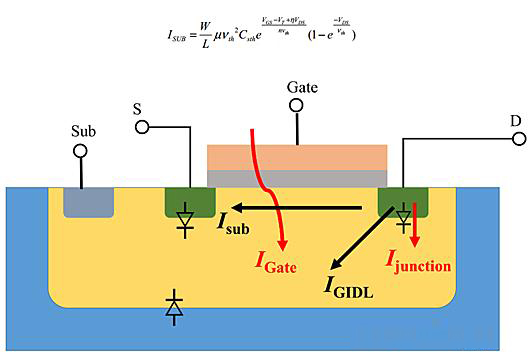

那么，今天我们来了解MOS管以下5种漏电流。
反偏结泄漏电流
：当MOS管关断时，通过反偏二极管从源货漏极到衬底。
其主要由两部分组成：
1. 由耗尽区边缘的扩散和漂移电流产生
2. 由耗尽区中的产生的电子-空穴对形成
在一些重掺杂的PN区，还会携带一些间隧穿（BTBT）现象贡献的泄漏电流。不过源漏二极管和阱二极管的结反向偏置泄露电流分量，相对于其他三个泄漏分量几乎可以忽略不计。
栅极致漏极泄漏电流
栅极致漏极泄漏电流一般由MOS管漏极结中的高场效应引起的。由于源极和漏极重叠区域之间存在大电场而发生隧穿（包含雪崩隧穿和BTBT隧穿），产生了 电子-空穴对。由于电子被扫入阱中，空穴积累在楼中形成/GIDL。
栅极与漏极重叠区域下的强电场，会导致深度耗尽区，以及使漏极和阱交界处耗尽层变薄，因而有效形成漏极到阱的电流/GIDL。/GIDL与VGD有关，一般NMOS的/GIDL会比PMOS的大两个数量级。
栅极直接隧穿电流
栅极泄漏电流是由栅极上的电荷隧穿过栅氧化层进入阱（衬底）中形成。一般栅氧化层厚度在3-4nm，由于在栅氧化物层上施加高电场，电子通过Fowler-Nordheim隧道进入氧化物层的导带而产生的/G。
随着晶体管长度和电源电压的减小，栅极氧化物的厚度也必须减小，以维持对沟道区域的有效栅极控制。不幸的是，由于电子的直接隧穿会导致栅极泄漏呈指数级增加。
目前可以使用高K介电材料（如TiO2和Ta2O5），替代SiO2作为栅极绝缘体介质层。
这种方法可以克服栅极漏电流，并同时对其栅极保持良好的控制。
亚阈值泄漏电流
：指沟道处于弱反型状态下的源漏电流，是由器件沟道少数载流子的扩散电流引起的。当栅源电压低于阈值电压Vth时，器件不会马上关闭，而是进入了“亚阈值区”而IDS成了VGS的指数函数。
在目前的CMOS技术中，亚阈值泄漏电流ISUB会比其他泄漏电流分量大得多。这主要是因为现代CMOS器件中的VT相对较低。
隧穿栅极氧化层漏电流
在短沟道器件中，薄栅极氧化物会在 SiO2 层上产生高电场。由于高电场作用，低氧化物厚度会导致电子从衬底隧穿到栅极，同时从栅极通过栅极氧化物，隧穿到衬底，进而形成栅极氧化物的隧穿电流。

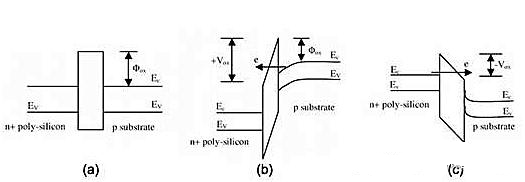

(a)是一个平带 MOS 晶体管，即其中不存在电荷。
当栅极端子正偏置时，能带图会发生变化，如图(b)。强烈反转表面处的电子隧道进入或穿过 SiO 2层，从而产生栅极电流。
另一方面，当施加负栅极电压时，来自 n+ 多晶硅栅极的电子隧道进入或穿过 SiO 2层，从而产生栅极电流，如图 (c) 所示。
