继电器是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
继电器的结构
继电器由四部分构成，分别是线圈、磁路、反力弹簧和触点。
线圈的用途是通电后，它能产生电磁吸力，带动磁路的衔铁吸合，并使得触点产生变位动作。
磁路由铁芯、铁扼和衔铁构成，它的任务是为线圈产生的磁通建立磁路通道。
在磁路中，最重要的就是磁路气隙，它是衔铁和铁芯之间的一段空隙。线圈未通电时气隙为最大值，触点为初始态;线圈通电后，气隙为零，触点变位为动作态。
反力弹簧的作用就是为衔铁提供与动作方向相反的斥力，当线圈断电后它能帮助衔铁和触点复位。
触点用于对外执行控制输出，它由常闭触点和常开触点构成。线圈得电继电器吸合后，常闭触点打开而常开触点闭合，线圈断电释放后，常闭触点和常开触点均复位为初始状态。
继电器电路符号

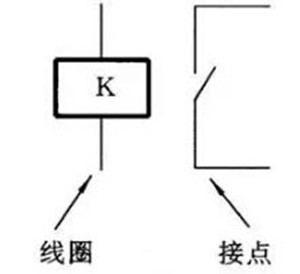

继电器的文字符号为“K”，下图所示。在电路图中，继电器的接点可以画在该继电器线圈的旁边，或在远离该继电器线圈的地方，而用编号表示它们的彼此关系。
继电器的触点形式
继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。
继电器的触点有三种基本形式：
1.动合型（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。以合字的拼音字头“H”表示。
2.动断型（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。用断字的拼音字头“D”表示。
3.转换型（Z型）这是触点组型。这种触点组共有三个触点，即中间是动触点，上下各一个静触点。线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。这样的触点组称为转换触点。用“转”字的拼音字头“z”表示。
继电器的工作原理
继电器的转换触点是继电器的一个动触点和两个静触点。其中动触点与静触点1处于闭会状态，称为常闭触点，动触点与静触点2处于断开状态，称为常开触点。
当线圈得电时，其动触点与静触点1立即断开并与静触点2闭合，切断静触点1控制线路，接触通静触点2的控制线路。
当线圈失电时，动触点复位，即动触点与静触点2复位断开并与静触点1复位闭合，切断静触点2的控制线路接通静触点1的控制线路。如图所示：
继电器工作原理图
从上图可以看出当继电器K线圈连接在不闭锁的常开按钮与电池之间;常闭触点K-1连接在电池与灯泡EL1z之间，用于控制灯泡EL1的点亮与熄灭;常开触点k-2连接在电池与灯泡EL2之间，用于控制灯泡EL2的点亮与熄灭。在未接通线路时，灯泡EL2处于熄灭状态。
按下按钮SB时，线路接通，继电器K线圈得电，常闭触点K-1断开，切断灯泡EL1的供电电源，灯泡EL1熄灭;同时常开触点K-2闭合，接通灯泡EL2的供电电源，灯泡EL2点亮。
松开按钮SB时，线路断开，继电器K线圈失电，常闭触点K-1复位闭合，接通灯泡EL1的供电电源，灯泡EL1点亮;同时常开触点K-2复位断开，切断灯泡EL2的供电电源，灯泡EL2熄灭。
继电器的作用
继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。
作为控制元件，概括起来，继电器有如下几种作用：
（1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
（2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
（3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。
（4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
