MOSFET的截止频率
定义
在MOS源极和漏极接交流地时，器件的小信号电流增益降至1的频率称为：“transit frequency”(fT)截止频率
FT计算

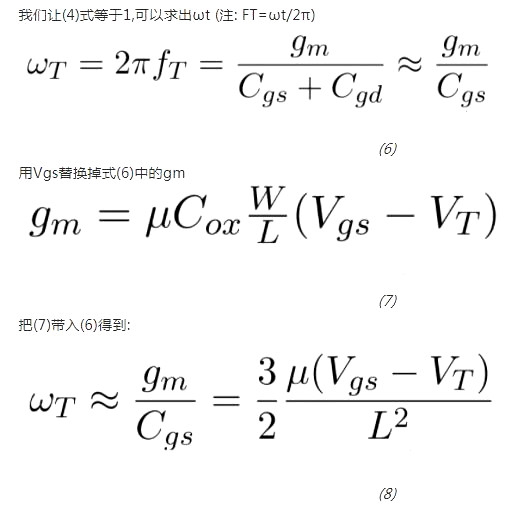

MOS的小信号模型如下：
影响因素
根据式(8),可以知道
–增大Vgs可以增大FT
–减小沟道L会增大FT
进一步说: 根据式(6)
–增大偏置电流可以增大FT(FT:∝电流的平方根）
–当偏置电流恒定，减小沟道的L可以增大FT[FT∝L^(-3/2)]
注意
–FT不受S端和D端电容的影响。
–FT不受RG的影响，且仍等于上面(6)给出的值。
PS: 小尺寸MOS管FT笔记
FT随过驱动而增加，但随着垂直电场减小了迁移率变平。下面绘制的是NMOS器件的fT，其中W / L = 5μm/ 40 nm VDS = 0.8 V.
