单按键开关机电路图（一）
电路可实现通过按一次按键S1实现开机，再按一次S1实现关机的功能。
电路的工作过程：
电路中连接器P1是一个电源连接器，电源+从1，2脚输入，电源地从3，4脚输入。
电路上电后，P-MOS管Q1的G极和S极都是为高电平，所以Q1处于截止状态，VCC出没有电源输出。同时，电容C2通过电源，电阻R2，电阻R4充电。C2上的电压会慢慢上升。
当按下开关S1时，电容C2上的电压加在三极管Q2的基极上，使Q2饱和导通。此时PMOS管Q1的G极被三极管Q2拉低至低电平，使MOS管的GS电压为负，Q1导通。连接器P1输入的电源通过MOS管，二极管D2输出至VCC。同时经过反馈电阻R1，将输出的电源电压加至三极管Q2的基极，维持Q2导通。
所以，这个时候即使按键S1松开，电路也会保持在开机状态，这就是自锁的作用。
电路开机后，电容C2通过二极管D1，三极管Q2完全放电，使C2上的电压为低电平。为电路关机做准备。
需要关机时，按下开关S1，电容C2上的低电平电压拉低Q2的基极电压，使Q2截止。这样Q1的G极又恢复高电平，MOS管GS间的电压不再能够维持Q1的导通，所以Q1也截止，切断电源通路，电路关机。
注意：
本例电路开机是没有问题的，但是在关机时，电容C2上的电压不会是0，它是二极管D1的压降+三极管Q2的饱和管压降。所以，如果这个电压大于0.7V的话，就很难使电路关机。
因此，二极管D1和三极管Q2的选型有一定的要求。
单按键开关机电路图（二）
本例电路可通过开关S1实现开关机。按第一次时开机，第二次关机。
电路的工作过程：
我们先看电路初始状态：
当电路上电，开关S1还未按下时。Q1是截止的，Vout没有输出。电容C2上的电压为低电平。三极管Q2也是截止的。
当开关S1按下时，由于电容C2上的电压为低电平，所以在S1按下时，将Q1的栅极G电位拉低，使PMOS管Q1导通，Vout有电源输出。
同时，Vout上的电压，经分压电阻R2和R5使三极管Q2饱和导通，进一步的拉低Q1的栅极，使Q1能够完全导通。电路开机完成。电容C2通过电阻R1充电，为再次按键关机做准备。
当需要关机时，按下开关S1，电容C2上的高电平也会拉高Q1栅极高电平，使PMOS管截止，Vout没有输出，Q2三极管基极无偏置电压，也会截止。电容C2通过电阻R1，Vout的负载进行放电，又恢复到初始状态，为电路开机做准备。
这里电容C3对负载波动起到一定的抗干扰作用。
注意：
本例电路有一个缺陷，所以不能用在实际的产品当中。当我们开机时，若按住S1的时间过久，马上就会使Q1截止而关机，发生“追尾”。

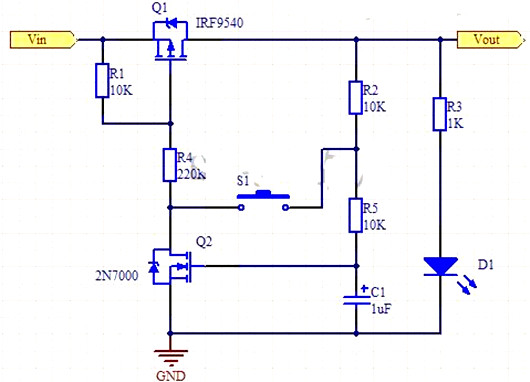

单按键开关机电路图（四）
本例电路可实现通过一个开关按键和电容来控制电源的开和关。
电路图讲解：
1.上电初始状态：
电路上电后电容C1上没有电压，NMOS管Q2的GS间电压为0，Q2截止；则PMOS管Q1的GS间电压也为0，Q1也截止，Vout无电压输出。
2.电路开机：
电路开机时，按下开关S1，输入电源Vin通过电阻R1，R4，S1，R5给电容充电，电容电压慢慢升高，当电容电压上升到U1时，NMOS管Q2导通并迅速饱和。
Q2饱和导通后，D点电位可认为是0，这样Q1的G极电压也被拉低。当Q1的GS电压下降到U2时（U2为负电压），Q1导通并迅速饱和。此时Vout有输出，发光二极管D1被点亮。
此时，应松开开关S1，输出电压Vout通过电阻R2，R5继续给电容C1充电，形成自锁回路，使Q1，Q2保持导通状态。开机完成。
3.电路关机：
当电路需要关机时，按下开关S1，电容C1通过电阻R5，开关S1，MOS管Q2的DS放电，当放电至电容C1的电压低于MOS管的开启电压时，Q2开始退出饱和并慢慢截止。Q1的GS电压慢慢升高，也退出饱和进入截止状态，Vout无输出。电容C1通过R5，R2继续对负载放电，指指电容C1两端电压为0。返回到电路的初始状态。则开机完成。
注意：
1.电路图讲解中，U1，U2的电压可通过查找电路图中两个MOS管的数据手册获取，并分析一下电路中的参数设置是否满足要求。
2.本例开机电路，S1开关不能旧按，在开机或者关机完成后必须松开，否则会“追尾”。
