静态纹波
通过开关电源基本原理可以得知，电感的电流并非纯直流，而是附加了三角波形状的纹波电流，并且纹波电流通过输出电容滤掉。

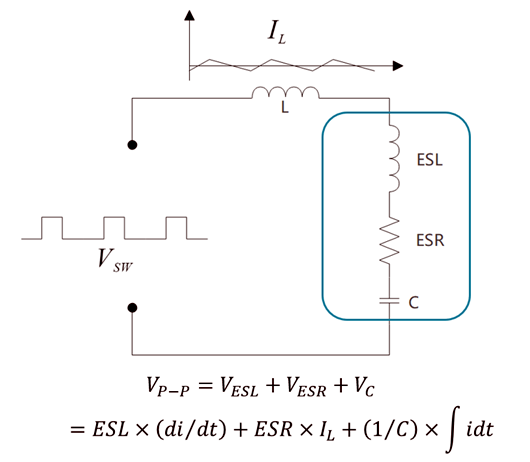

输出电容并非理想电容，存在寄生参数，可分解为等效寄生电感(ESL)，等效寄生电阻(ESR)，电容(C)的串联电路，电感纹波电流流过输出电容时，会在ESL，ESR和C上产生电压纹波。
从以上公式可以看到，输出纹波主要受到电容寄生ESL，ESR，C的值和电感纹波电流影响。
静态纹波改善措施
想要降低输出纹波，主要就是降低电感纹波电流和电容寄生参数，增大容值，可通过如下措施进行优化：
增大感值，可以降低电感纹波电流;
提高开关频率，可以降低电感纹波电流;
增大容值，降低电感纹波电流在电容上充放电产生的纹波;
输出电容更换为ESL/ESR更小的电容，例如MLCC。
动态负载过冲/下冲
在负载发生跳变时(突然增大或者减小)，电感电流无法快速跟随负载变化，会导致能量不足或者过剩，从而出现下冲/过冲，如下图所示：
负载电流突然增大，电感电流受到控制器TON和电流斜率的限制，无法实时满足负载需求，这部分额外的能量需要输出电容端提供，即输出电容放电，输出电压出现下冲;
负载电流突然减小，由于电感电流下降斜率小于负载电流下降斜率，导致电感上能量过多，从而对输出电容进行充电，输出电压出现过冲。
动态响应改善措施
动态负载时的过冲/下冲，主要是由于电感电流响应较慢，导致输出电容的充放电形成的，因此要改善过冲/下冲，主要减小电感能量变化或者增大电容值来解决：
减小感值，降低电感储能，并且可以增大电感电流变化斜率(这个对静态纹波是相反的，因此电感值不能太小);
提高开关频率，同时可以适当增大环路带宽，提高控制器的响应速度，但是需要保证系统稳定性，带宽过大会导致不稳定;
增大容值，是最直接的降低过冲/下冲的方法，成本会上升;
输出电容可采用大电容值固态电容和MLCC混搭的方式，降低各频段的交流阻抗;
对于部分控制器，可以采用增加DC load line的方式，有效降低过冲，例如CPU core电源，如下图所示：
总结
静态纹波和动态负载的过冲/下冲原理有所区别，优化方案也有差异，总结如下：
静态纹波：
增大感值
提高频率
增大容值
采用MLCC
动态负载：
减小感值
提高频率
增大容值
混合类型电容
增加DC load line
电感值对于静态纹波和动态响应的效果是相反的，因此需要折中;其他措施大部分是两个方面都有改善的。
