    介绍电容器的分类有哪些
    在现在的生活中,电容是必不可少的元件之一,大到线路,小到一个小小的电子主板,特别是单相电机的启动。电容器是由两片得较近的金属片,中间再隔以绝缘物质而组成的。按绝缘材料不同,可制成各种各样的电容器。并且电容器的种类很多,分类方法也有多种。下面将介绍电子电路中常用的电容器种类:
    1.分类方式
    根据分析统计,电容器主要分为以下10类:
    (1)按照结构分三大类:固定电容器、可变电容器和微调电容器。
    (2)低频旁路:纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器。
    (3)调谐:陶瓷电容器、云母电容器、玻璃膜电容器、聚苯乙烯电容器。
    (4)滤波:铝电解电容器、纸介电容器、复合纸介电容器、液体钽电容器。
    (5)低耦合:纸介电容器、陶瓷电容器、铝电解电容器、涤纶电容器、固体钽电容器。
    (6)高频旁路:陶瓷电容器、云母电容器、玻璃膜电容器、涤纶电容器、玻璃釉电容器。
    (7)按用途分有:高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容器。
    (8)按电解质分类:有机介质电容器、无机介质电容器、电解电容器、电热电容器和空气介质电容器等
    (9)按制造材料的不同可以分为:瓷介电容、涤纶电容、电解电容、钽电容,还有先进的聚丙烯电容等等。
    (10)小型电容:金属化纸介电容器、陶瓷电容器、铝电解电容器、聚苯乙烯电容器、固体钽电容器、玻璃釉电容器、金属化涤纶电容器、聚丙烯电容器、云母电容器。
    电容器
    电容器分类图
    2.种类举例
    2.1铝电解电容器
    铝电解电容器是由铝圆筒做负极,里面装有液体电解质,插入一片弯曲的铝带做正极而制成的电容器称作铝电解电容器;是一种用铝材料制成的电性能好、适用范围宽、可靠性高的通用型电解电容器。它的特点是容量大,但是漏电大,误差大,稳定性差,常用作交流旁路和滤波,在要求不高时也用于信号耦合。电解电容有正、负极之分,使用时不能接反。
    电容器
    铝电解电容器
    2.2自愈式并联电容器
    自愈式并联电容器单元为矩形、椭圆形或圆柱形金属外壳,全密封结构,体积小、重量轻;且电性能优异、功率因数损耗小,具有自愈性,使用寿命长;该类的容器内部具有内熔丝,温度感应器,机械防爆等装置,安全可靠,维护方便。
    电容器
    自愈式并联电容器
    2.3薄膜电容器
    薄膜电容属于无极性、有机介质电容。薄膜电容是以金属箔或金属化薄膜为电极,以聚乙酯、聚丙烯、聚苯乙烯或聚碳酸酯等塑料薄膜为介质制成。故薄膜电容依塑料薄膜的种类又被分别称为聚乙酯电容(又称Mylar电容)、聚丙烯电容(又称PP电容)、聚苯乙烯电容(又称PS电容)和聚碳酸酯电容。薄膜电容具有体积小、容量大、稳定性比较好、绝缘阻抗大、频率特性优异(频率响应宽广)等特点,而且介质损失很小。薄膜电容广泛使用在模拟信号的交连,电源噪声的旁路、谐振等电路中。
    电容器
    薄膜电容
    2.4独石电容器(多层陶瓷电容器)
    独石电容器是多层陶瓷电容器的别称, 简称MLCC,基本结构是由一个绝缘的中间介质层加外两个导电的金属电极。因此,多层片式陶瓷电容器的结构主要包括三大部分:陶瓷介质,金属内电极,金属外电极。而多层片式陶瓷电容器它是一个多层叠合的结构,简单地说它是由多个简单平行板电容器的并联体。广泛应用于电子精密仪器。各种小型电子设备作谐振、耦合、滤波、旁路。
    电容器
    独石电容器

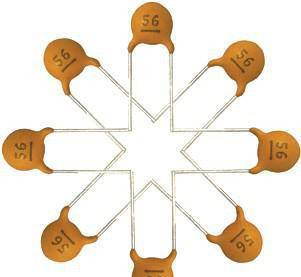

    2.5瓷片电容器
    瓷片电容是一种用陶瓷材料作介质,在陶瓷表面涂覆一层金属薄膜,再经高温烧结后作为电极而成的电容器。通常用于高稳定振荡回路中,作为回路、旁路电容器及垫整电容器。
    瓷片电容分高频瓷介和低频瓷介两种。具有小的正电容温度系数的电容器,用于高稳定振荡回路中,作为回路电容器及垫整电容器。低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用,或对稳定性和损耗要求不高的场合〈包括高频在内〉。这种电容器不宜使用在脉冲电路中,因为它们易于被脉冲电压击穿。
    电容器
    瓷片电容器
    2.6陶瓷电容器
    陶瓷电容器又称为瓷介电容器或独石电容器。顾名思义,瓷介电容器就是介质材料为陶瓷的电容器。根据陶瓷材料的不同,可以分为低频陶瓷电容器和高频陶瓷电容器两类。按结构形式分类,又可分为圆片状电容器、管状电容器、矩形电容器、片状电容器、穿心电容器等多种。其品种繁多,外形尺寸相差甚大。与其他电容器相比,具有使用温度较高,比容量大,耐潮湿性好,介质损耗较小,电容温度系数可在大范围内选择等优点。广泛用于电子电路中,用量十分可观。
    电容器
    陶瓷电容器
    2.7钽电解电容器
    钽电解电容器主要有烧结型固体、箔形卷绕固体、烧结型液体等三种,其中烧结型固体约占目前生产总量的95%以上,而又以非金属密封型的树脂封装式为主体。钽电解电容器的工作介质是在钽金属表面生成的一层极薄的五氧化二钽膜。此层氧化膜介质完全与组成电容器的一端极结合成一个整体,不能单独存在。因此单位体积内所具有的电容量特别大。即比容量非常高,因此特别适宜于小型化。
    钽电解电容器具有非常高的工作电场强度,并较任何类型电容器都大,以此保证它的小型化。
    电容器
    钽电解电容器
    2.8云母电容器
    云母电容器是指以天然云母作为电容器中间的介质的电容器。其形状多为方块状,耐压高性能相当好。但云母电容由于受介质材料的影响容量不能做的太大,而且造价相对其它电容要高等等。由于云母具有介电强度高、介电常数大、损耗小、化学稳定性高、耐热性好,且易于剥离成厚度均匀的薄片等优异性能,故云母电容器是其他电容器不能代替的。广泛应用于对电容的稳定性和可靠性要求高的场合。
    电容器
    云母电容器
    2.9玻璃釉电容器
    玻璃釉电容器,是一种常用电容器件。介质是玻璃釉粉加压制成的薄片。因釉粉有不同的配制工艺方法,因而可获得不同性能的介质,也就可以制成不同性能的玻璃釉电容器。玻璃釉电容器具有介质介电系数大、体积小、损耗较小等特点,耐温性和抗湿性也较好。适合半导体电路和小型电子仪器中的交、直流电路或脉冲电路使用。
    电容器
    玻璃釉电容器
    2.10纸介电容器
    纸介电容器是由介质厚度很薄的纸作为介质,铝箔作为电极,经掩绕成圆柱形,再经过浸渍用外壳封装或环氧树脂灌封组成的电容器。它制造工艺简单,价格便宜,能得到较大的电容量,但损耗较大。主要在频率较低的电路中作旁路、耦合、滤波等用。
    电容器
    纸介电容
    3.电容符号
    电容器
    电容符号
    ①是基本电容符号,如陶瓷电容云母电容薄膜电容。②-⑥有极性电容,电解电容符号,弯片为负极,空心为正极。⑦为可调电容符号,⑧为微调电容符号。
    需要注意的是,电解电容有正负之分,电路图上会标上+、﹣,其它电容则是﹣、﹣。
    本文介绍了电容器的分类,并举例了几种,以及电容符号。电容器的选用应考虑使用频率、耐压。电解电容还应注意极性,使+极接到直流高电位,以及考虑使用温度。当标注中省略单位时,默认单位应为PF。
