    薄膜电容和电解电容的区别介绍
    薄膜电容是以金属箔当电极,将其和聚乙酯,聚丙烯,聚苯乙烯或聚碳酸酯等塑料薄膜,从两端重叠后,卷绕成圆筒状构造的电容器。电解电容是以金属箔为正极(铝或钽),与正极紧贴金属的氧化膜(氧化铝或五氧化二钽)是电介质,阴极由导电材料、电解质(电解质可以是液体或固体)和其他材料共同组成。因此在一些场合中薄膜电容以其优越的电性能将会逐渐替代电解电容。那么这两者具体有哪些区别呢?下面一起来看看:
    1.结构性能:电解电容属于有感式卷绕,电流的流向路程远,即电解铝箔的长度,造成电解电容的ESL和ESR较大,所以在经受大的纹波电流时发热严重;而薄膜电容采用的是无感式卷绕,电流的流向路程短(等于薄膜的宽度),薄膜电容的ESL和ESR极小,所以能承受大的纹波电流而不发热。如下图所示:
    薄膜电容 电解电容

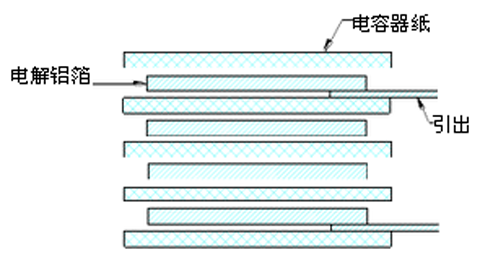

    电解电容卷绕示意图
    薄膜电容 电解电容

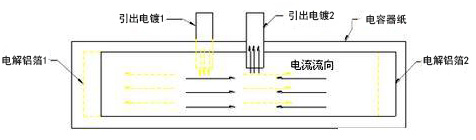

    电解电容展开图
    薄膜电容 电解电容

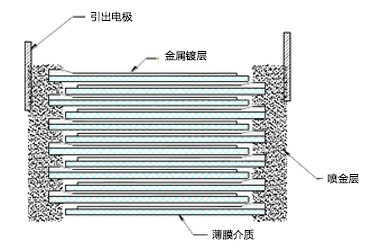

    金属化薄膜电容卷绕示意图
    薄膜电容 电解电容

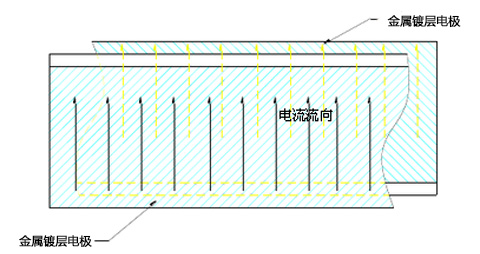

    金属化薄膜电容展开示意图
    2.精度:电解电容一般是20%,薄膜电容一般是10%及5%。
    3.尺寸:如同规格参数而言,薄膜电容的尺寸要比电解电容的尺寸大。
    4.极性:电解电容有分正负极,而薄膜电容却没有分,为无极性电容。
    5.引线长度:在引线上就能分出,电解电容的引线一高一低,薄膜电容的引线为一样长短。
    6.寿命:电解电容一般会有寿命的参数,而薄膜电容就没有寿命的说法,可长达几十年。
    7.容值:电解电容的容值可做得很大,高压高容值。而相对薄膜电容容值较小,如你需用到较大容值,薄膜电容是搞不定的。
    8.耐温能力:薄膜电容的耐温范围是零下40℃到零上70℃,电解电容在高温容易沸腾,低温下容易冷却,安全系数较低。
    9.应用:在高频和高脉冲的交流电路中、要求性能稳点安全的电路中、工业产品中一般选用薄膜电容较;而在大容量、直流电路、低频电路中,一般选择电解电容(铝电解电容)。
    10.安全性:薄膜电容在同等的储存条件下,相对比较安全,使用方便,电解电容在使用过程中所要求的环境比较苛刻,主要原因是薄膜电容是无极性的电容,电解电容是有极性的。
    以上就是薄膜电容与电解电容的区别介绍了。未来几年随着数字化、信息化、网络化建设进一步发展和国家在电网建设、电气化铁路建设、节能照明、混合动力汽车等方面的加大投入以及消费类电子产品的升级,薄膜电容器的市场需求将进一步呈现快速增长的趋势。
