TDA2822M是一块双路音频功放集成电路。特点是效率高、耗电小、静态工作电流也只有6mA，电源电压在1.8V～15V范围内部可以正常工作。电路内设有短路保护、过热保护、电源极性接反、地线偶然开路和负载泄放电压反冲等保护电路，工作稳定并且安全可靠。通常在袖珍式盒式放音机、收录机和多媒体有源音箱中作音频放大器。本文将介绍TDA2822M的几种应用电路。

TDA2822M

1.TDA2822M原理图

TDA2822M的①和③脚直接接入扬声器的两端，第②脚接+5V的电压， 本电路将功放电路接成BTL输出， 这种接法可以提高输出功率3~4倍，同时也可以改善音质，降低失真。C14、C15、C8和c9接电解电容都是为 了让语音信号顺利通过， 滤除干扰。C16和C17为选频电路， 作用是隔离不需要的高频信号。②脚接入104的电容和47uF的电解电容，目的是稳压和滤波。TDA2822M电路连接图如图所示。

TDA2822M原理图

2.TDA2822M功放电路图

一般的集成功放电路外围元件较多且需要较大的散热器。这款功放电路简单，自制方便。电路如图(1)所示。用一块TDA2822M功放集成电路接成BTL方式，外围元件只有一只电阻和两只电容，不用装散热器，放音效果也令人满意的。

集成电路TDA2822M为8脚双列直插式封装，R1的数值要求不拘，一般选用10k的碳膜电阻。C1可选用0.1uF的涤纶电容，C2为100uF/160V的电解电容。由于电路简单，印制板可用铲刻法制作用水磨砂纸或牛皮纸沾少量水擦亮，用水洗净擦干，涂上一层松香酒精溶液，干后把元件直接焊在铜箔面即可。 焊好后检查无误，然后先不接扬声器，接上电源，则正负输出端之间电压应小于0.1V。接上扬声器，用手触摸输入端，扬声器应发出较大的“嗡”声。这时即可输入信号试音。电路板不用钻孔。

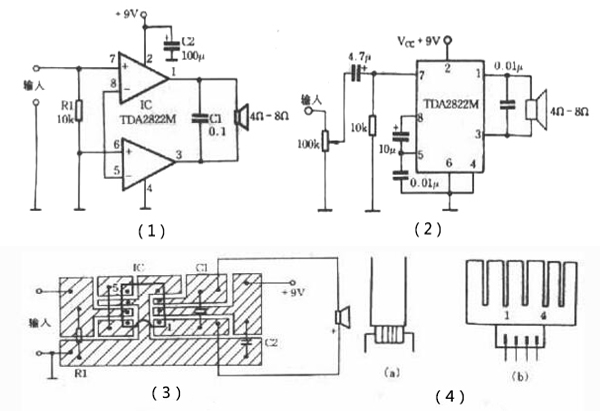

TDA2822M功放电路图

使用时应注意：由于本功放为直接耦合，所以输入信号不能带直流成分。如果输入信号有直流成分则必须在输入端串接一只10uF左右的电容隔开，否则将有很大的直流电流流过扬声器，使之发热烧毁。在实践中，若对图(1)再进行适当的改制则效果更为理想。改进后的电路如图(2)所示。在使用中发现，音量开得最大时TDA2822M发热烫手，于是给TDA2822M制作了散热器，如图(3)所示。散热器用厚lmm，长38mm，宽25mm的铝片制成。并在散热片上开5～6个长10mm，宽lmm的槽，再把做热片沿虚线折成“口”形。装散热器时先在TDA2822M上放点硅脂(硅脂可剖开3AX31或3AX81管壳中取)。按图(4)(a)用细线绑扎紧即可。应注意的是把TDA2822M的引脚数写在散热片的侧面，以免焊接时出错。加散热器后，音量开至最大散热器只暖一点，散热效果不错。此法也可用于其它小集成电路的散热。我们用两个功放电路做成随身听立体声功率接续器，来推动两个小音箱，效果很好。

3.USB供电电脑音箱电路

这是USB供电的电脑音箱的电路原理图，它广泛应用于电脑多媒体音箱。在电路的单chipbased设计，低压电器电源，电脑USB电源的兼容性，简单的散热，价格低廉，大的灵活性和广泛的温度公差。

电脑音箱的电路原理图

在电路的核心是集成电路TDA2822M。实际上，这个IC是在单片式8无铅微型DIP(双列直插式封装)。它被设计为双电池供电的声音播放器的音频功率放大器使用。TDA2822M的特点是非常低的静态电流，低交越失真，直流电源电压下降到1.8伏，最小输出功率约450毫瓦/通道，5V直流电源输入4欧姆扬声器。

一个理想的功放基本上可以作为一个电路，它可以提供到外部负载，而无需产生大量的信号失真和音频功率，而无需耗费极端静态电流。

该电路由5V直流电源从计算机的USB端口索取。当打开电源开关S1“上的立场，5V电源延长对电路和电源指示灯红色的LED1立即亮起。电阻R1实际上是一个电流浪涌限制器和电容C1和C4作为缓冲区的工作。

电路的工作过程

电路的操作非常简单。从电脑音频端口或耳机端口，音频信号反馈对放大电路通过R2和C2(左声道)，R3和C3(forright通道)。作为potensiometer VR1的左(L)通道的音量控制器，而potensiometer的VR2用于控制权的音量(R)频道。TDA2822M 7脚接收左声道声音信号和引脚6接收右声道信号，通过VR1和VR2相应。驱动左，右扬声器放大信号可以在引脚1和IC1的3脚得到相应。元件R5和C8，R6和C10组成的经典Zobel网络。

构建一个中等大小的电路，通用PCB和括在一个适当的情况下。这真的是建议利用TDA2822M集成电路插座。外部连接应该要适当屏蔽电线的工作改进的结果。

4.2.1声道功放电路

下图是两只TDA2822M集成电路组成的2.1声道功放电路。本音响系统采用两只TDA2822M集成电路，具有体积小、组装简单、放音效果好等优点，尤其是加强了低音效果，非常适合住集体宿舍的“发烧友”一族制作。

2.1声道功放电路

IC1、IC2均为立体声功放集成电路TDA2822M，其中IC1组成双声道功率放大电路，音源信号经电阻R1、R3及双联电位器RP1-1、RPl-2送入ICl进行功率放大，放大后的音频信号推动扬声器BL1、BL2工作。IC2以BTL电路形式构成低音效果功放，使用时由开关Sl控制其是否工作。由于BTL电路功耗较大，安装时IC2应加上适当的散热片。此外，由于低音效果功放没有加装低通滤波器，在使用过程中，应尽量利用音源机的音调控制电路或采用小型低音音箱以加强低音效果。

5.小功率有源音箱电路

下图是基于TDA2822M的小功率有源音箱电路图。

小功率有源音箱电路图

本文总结了TDA2822M的几种应用电路图。从上文可以看出，TDA2822M是一片非常经典的优秀音频功率放大集成电路，它广泛用于便携式收录机中，在一些功率稍大的，尤其是带有机身扬声器的随身听中也可以经常看到TDA2822M的身影。
