TDA2030是Pentawatt®封装的单片集成电路，旨在用作低频AB类放大器。通常它在14V /4Ω时提供14W输出功率(d = 0.5%); 在±14V或28V时，4Ω负载的保证输出功率为12W，8Ω时的保证输出功率为8W。本文将TDA2030的引脚功能、参数、应用电路及注意事项。
1.引脚图及功能
TDA2030A音频功放电路，常采用V型5脚单列直插式塑料封装结构。如图1所示，按引脚的形状引可分为H型和V型。该集成电路广泛应用于汽车立体声收录音机、中功率音响设备，具有体积小、输出功率大、失真小等特点，并具有内部保护电路。
图1 TDA2030引脚图
引脚功能表
2.功能框图
图2 TDA2030功能框图
3.主要特性
(1)输出电流大
(2)谐波失真小
(3)具有输出对地短路保护功能
(4)自动限制功耗，保护输出晶体管工作在安全工作区
(5)内置过热保护电路
(6)封装形式：FZIP5
4.极限参数
5.电气参数
6.典型功率驱动电路电参数

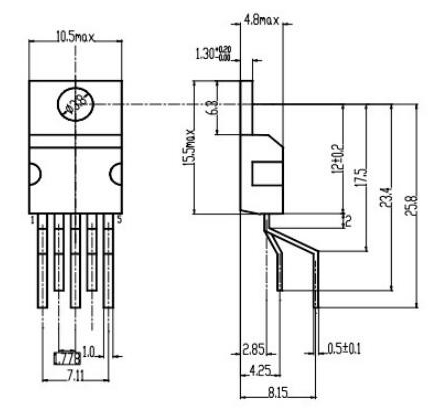

7.外形尺寸
图3 TDA2030外形尺寸
8.典型应用电路
图4 TDA2030应用电路1
图5 TDA2030应用电路2
9.注意事项
(1)TDA2030A具有负载泄放电压反冲保护电路，如果电源电压峰值电压40V的话，那么在5脚与电源之间必须插入LC滤波器，二极管限压(5脚因为任何原因产生了高压，一般是喇叭的线圈电感作用，使电压等于电源的电压)以保证5脚上的脉冲串维持在规定的幅度内。
(2)与普通电路相比较，加散热片可以使其有更高的安全系数。万一结温超过时，也不会对器件有所损害，如果发生这种情况，Po=(当然还有Ptot)和Io就被减少。
(3)热保护：限热保护有以下优点，能够容易承受输出的过载(甚至是长时间的)，或者环境温度超过时均起保护作用。
(4)印刷电路板设计时必须较好的考虑地线与输出的去耦，因为这些线路有大的电流通过。
(5)装配时散热片与之间需要绝缘，引线长度应尽可能短，焊接温度不得超过260℃，12秒。
(6)虽然TDA2030A所需的元件很少，但所选的元件必须是品质有保障的元件。
