74LS48芯片是一种常用的七段数码管译码器驱动器，常用在各种数字电路和单片机系统的显示系统中，本文将介绍74LS48的引脚、真值表、逻辑功能及常用电路等等。
1.74LS48概述
7段显示译码器74LS48是输出高电平有效的译码器，74LS48除了有实现7段显示译码器基本功能的输入(DCBA)和输出(Ya～Yg)端外，7448还引入了灯测试输入端(LT)和动态灭零输入端(RBI)，以及既有输入功能又有输出功能的消隐输入/动态灭零输出(BI/RBO)端。
74LS48

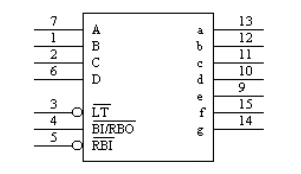

2.74LS48引脚图
图1 74LS48的引脚排列

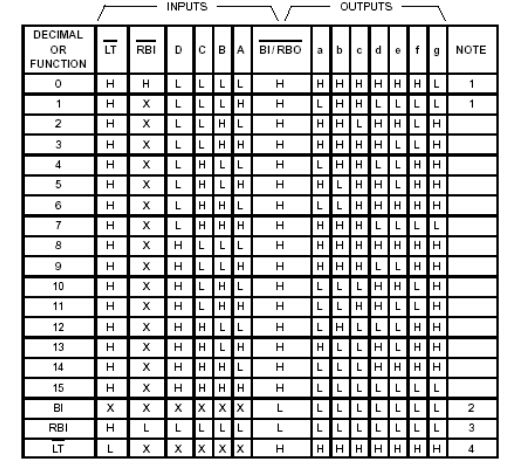

74LS48真值表
4.74LS48逻辑图

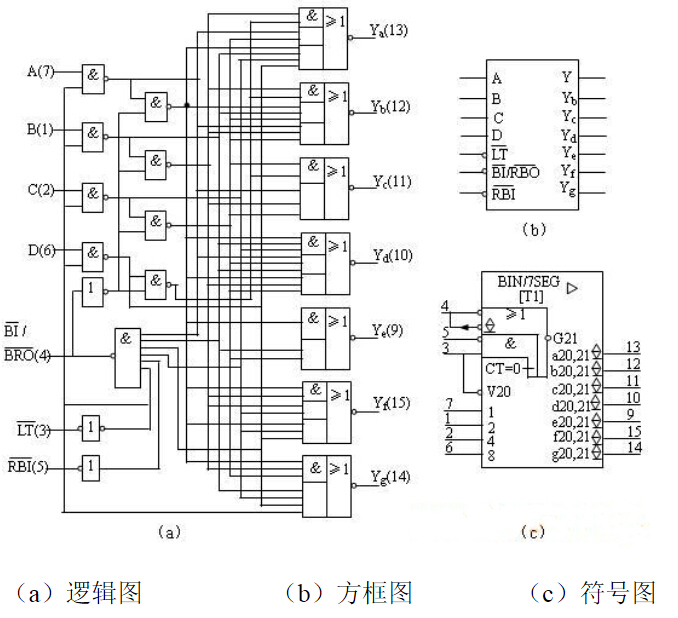

图2给出了7448的逻辑图，方框图和符号图。由符号图可以知道，4号管脚端具有输入和输出双重功能。作为输入(BI)低电平时，G21为0，所有字段输出置0，即实现消隐功能。作为输出(RBO)，相当于LT，及CT0的与坟系，即LT=1，RBI=0，DCBA=0000时输出低电平，可实现动态灭零功能。3号(LT)端有效低电平时，V20=1，所有字段置1，实现灯测试功能。
图27448的逻辑图，方框图和符号图
5.逻辑功能
由7448真值表可获知7448所具有的逻辑功能：
(1)7段译码功能(LT=1，RBI=1)
在灯测试输入端(LT)和动态灭零输入端(RBI)都接无效电平时，输入DCBA经7448译码，输出高电平有效的7段字符显示器的驱动信号，显示相应字符。除DCBA = 0000外，RBI也可以接低电平，见表1中1～16行。
(2)消隐功能(BI=0)
此时BI/RBO端作为输入端，该端输入低电平信号时，表1倒数第3行，无论LT 和RBI输入什么电平信号，不管输入DCBA为什么状态，输出全为“0”，7段显示器熄灭。该功能主要用于多显示器的动态显示。
(3)灯测试功能(LT = 0)
此时BI/RBO端作为输出端， 端输入低电平信号时，表1最后一行，与 及DCBA输入无关，输出全为“1”，显示器7个字段都点亮。该功能用于7段显示器测试，判别是否有损坏的字段。
(4)动态灭零功能(LT=1，RBI=1)
此时BI/RBO端也作为输出端，LT 端输入高电平信号，RBI 端输入低电平信号，若此时DCBA = 0000，表1倒数第2行，输出全为“0”，显示器熄灭，不显示这个零。DCBA≠0，则对显示无影响。该功能主要用于多个7段显示器同时显示时熄灭高位的零。
6.常用电路图

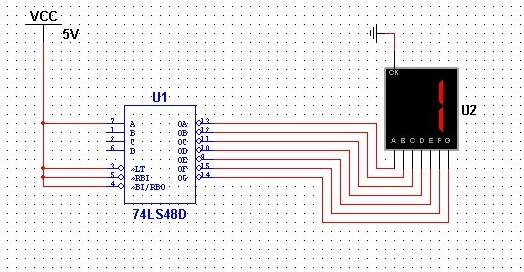

图3 高低电平控制数码管
74ls48的输入端A B C D是8421码，D是高位，通过A B C D 的高低电平控制数码管的显示，如图3： A是高电平，B C D 是低电平， 表示十进制“1”，因此数码管显示“1”。 千万别把数码管选错了，共阴和共阳极数码管不同。

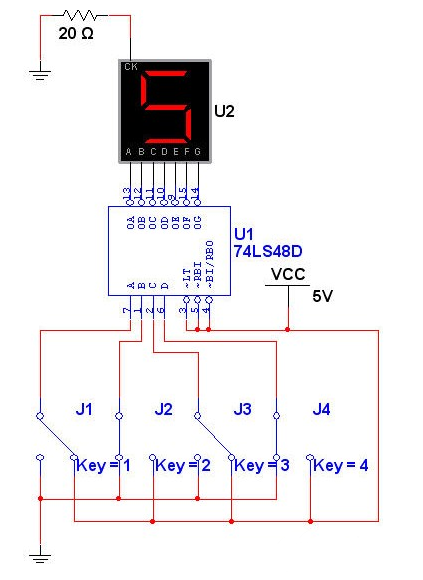

图4 在MulTIsim10中使用74LS48电路
在MulTIsim10中使用74LS48电路见图，模块没有错误。为了省事，直接了一个限流电阻，20Ω，仿真正确工作。如果真实电路，应该在每段加300Ω限流电阻。
