LM2576系列的稳压器是单片集成电路，能提供降压开关稳压器(buck)的各种功能，能驱动3A的负载，有优异的线性和负载调整能力。并且内部含有频率补偿器和一个固定频率振荡器，将外部元件的数目减到最少，使用简便。
1.应用电路
1.1稳压电路
由LM2576构成的基本稳压电路仅需四个外围器件，其电路如图1所示。电感L1的选择要根据LM2576的输出电压、最大输入电压、最大负载电流等参数选择，首先，依据如下公式计算出电压·微秒常数(E·T)：
E·T=(Vin - Vout)&TImes;Vout/ Vin&TImes;1000/f (1)
上式中，Vin是LM2576的最大输入电压、Vout是LM2576的输出电压、f是LM2576的工作振荡频率值(52kHz)。E·T确定之后，就可参照参考文献所提供的相应的电压·微秒常数和负载电流曲线来查找所需的电感值了。
图1 基本稳压电路
该电路中的输入电容Cin一般应大于或等于100μF，安装时要求尽量靠近LM2576的输入引脚，其耐压值应与最大输入电压值相匹配。而输出电容Cout的值应依据下式进行计算(单位μF)：
C≥13300 Vin/ Vout&TImes;L (2)
上式中，Vin是LM2576的最大输入电压、Vout是LM2576的输出电压、L是经计算并查表选出的电感L1的值，其单位是μH。电容C铁耐压值应大于额定输出电压的1.5～2倍。对于5V电压输出而言，推荐使用耐压值为16V的电容器。
二极管D1的额定电流值应大于最大负载电流的1.2倍，考虑到负载短路的情况，二极管的额定电流值应大于LM2576的最大电流限制。二极管的反向电压应大于最大输入电压的1.25倍。参考文献中推荐使用1N582x系列的肖特基二极管。
Vin的选择应考虑交流电压最低跌落值(Vac-min)所对应的LM2576输入电压值及LM2576的最小输入允许电压值Vmin(以5V电压输出为例，该值为8V)，因此，Vin可依据下式计算：
Vin≥(220Vmin/Vac-min)
如果交流电压最低允许跌落30%(Vac-min=154V)、LM2576的电压输出为5V(Vmin=8V)，则当Vac=220V时，LM2576的输入直流电压应大于11.5V，通常可选为12V。
1.2降压电路

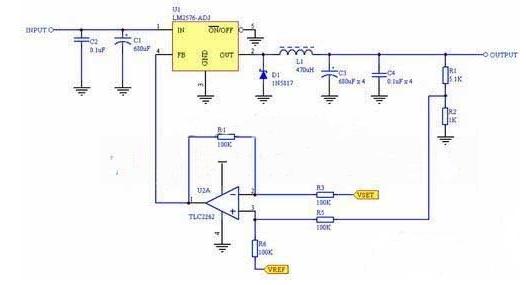

采用LM2576构成的降压电路如图2所示，输出电压经R1和R2分压取样后送到减法器的正输入端，负端接VSET。VSET信号是单片机给出的电压信号，输出的取样电压减去D/A转换电压后得到误差信号。再将误差信号加上参考电压(VREF)1.23V， 将此结果送到LM2576的反馈端。
图2 降压型(Buck)基本电路
相比于传统的直接反馈，本设计中的反馈回路复杂度较高，这种设计主要是出于以下考虑：首先是便于单片机控制，只要改变D/A转换输出电压，则反馈回路起作用，自动将输出取样电压向D/A转换电压靠近，完成电压调整过程;其次，可以满足设计要求中的零伏输出。若单纯用LM2576的反馈引脚，则手册中给出的参考电路最低输出只能达到1.25V，因此需要将反馈电压“平移”一个VREF参考电压的电平。
反馈电阻分压得到的电压还同时送到单片机的DAC，通过D/A转换和尺度换算，得到输出电压值，作为数字量显示输出到数码管上。
1.3升压型扩流电路
LM2576构成的升压型扩流的应用电路
(a)固定输出式;(b)可调输出式
图3 升压型扩流的应用电路
2.注意事项
(1)反馈线要远离电感，电路中输入/输出电容、肖特基二极管、接地端、控制端的联机要尽可能短而粗，最好用地线屏蔽。
(2)由于器件较高的转换效率，几乎不用考虑散热问题。
