    LM339和LM339N的区别介绍
    LM339N是四运放IC,可作信号电压放大,比较,逻辑运放,还用于保护,LM339是四电压比较器 主要用在检测电路和基准电压做比较多用在电磁炉的检测电路等,改变其外围电路的结构与元件参数可作多种用途。经过前面的介绍,相信大家对LM339也有一定的了解了,因此本文介绍什么是LM339N?与LM339有什么区别。
    1.LM339N简介
    LM339N是一款内部装有四个独立的电压比较器的集成块。双列直插14脚封装,通道数量是4 Channels,输出类型是Open Collector,响应时间为1.3 us。主要特点:
    (1)失调电压小,典型值为2mV;
    (2)电源电压范围宽,单电源为2--36V,双电源电压为正负1V--正负18V;
    (3)对比较信号源的内阻限制较宽;
    (4)共模范围比较大;
    (5)差动输入电压范围较大,大到可以等于电源电压;
    (6)输出端电位可灵活方便的选用。

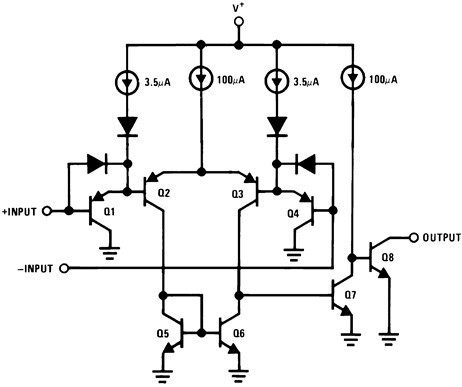

    2.功能方框图
    LM339 LM339N
    3.参数
    每通道静态电流Max.(mA):0.500
    输出电流Min.(mA):6
    响应时间(由低至高)(us):0.300
    工作电压Min. (V):2
    工作电压Max. (V):30
    共模输入电压VICRMin.(V):-
    共模输入电压VICRMax.(V):3.500
    输入失调电压(25℃)Max.(mV):5
    满幅:No
    通道数:4
    封装/温度(℃):PDIP-14/0~70
    描述:四路差分比较器

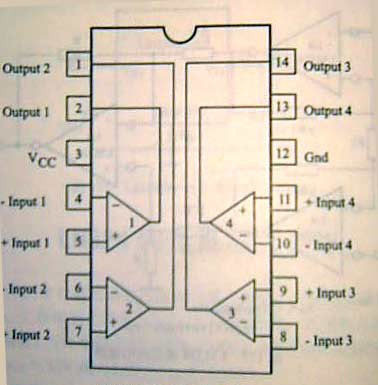

    4.引脚图
    LM339 LM339N

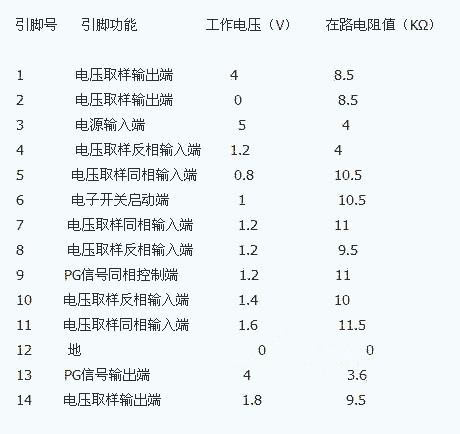

    引脚功能表:
    LM339 LM339N
    5.LM339与LM339N的区别
    LM339N为四路电压比较器,采用双列直插14脚封装,最高工作电压为±18V,功耗为265mW,应用在电磁炉等产品中。兼容或代换参考型号:LM339、IR2339、μA339PC,μPC339C、TA75339。
    (1)LM339共模范围非常大,为0v到电源电压减1.5v;LM339N电源电压范围宽,单电源为2--36V,双电源电压为正负1V--正负18V;
    (2)LM339电压比较器芯片内部装有四个独立的电压比较器,LM339是很常见的集成电路。利用LM339可以方便的组成各种电压比较器电路和振荡器电路。
