LM339(四路差动比较器)是在电压比较器芯片内部装有四个独立的电压比较器，是一种常见的集成电路，主要应用于高压数字逻辑门电路。利用lm339可以方便的组成各种电压比较器电路和振荡器电路。

特点

(1)失调电压小，典型值为2mV;

(2)电源电压范围宽，单电源为2-36V，双电源电压为±1V-±18V;

(3)对比较信号源的内阻限制较宽;

(4)共模范围很大，为0~(Ucc-1.5V)Vo;

(5)差动输入电压范围较大，大到可以等于电源电压;

(6)输出端电位可灵活方便地选用。

引脚功能

LM339集成块采用C-14型封装，图1为外型及管脚排列图。由于LM339 使用灵活，应用广泛，所以世界上各大IC(MN15284KNP)生产厂、公司竟相推出自己的四比较器，如IR2339、ANI339、SF339、SAA7325H/M2B等，它们的参数基本一致，可互换使用。

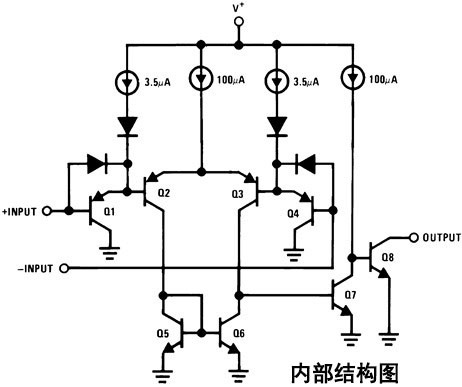

LM339类似于增益不可调的运算放大器。每个比较器有两个输入端和一个输出端。两个输入端一个称为同相输入端，用“+”表示，另一个称为反相输入端，用“-”表示。用作比较两个电压时，任意一个输入端加一个固定电压做参考电压(也称为门限电平，它可选择LM339输入共模范围的任何一点)，另一端加一个待比较的信号电压。当“+”端电压高于“-”端时，输出管截止，相当于输出端开路。当“-”端电压高于“+”端时，输出管饱和，相当于输出端接低电位。两个输入端电压差别大于10mV就能确保输出能从一种状态可靠地转换到另一种状态，因此，把LM339用在弱信号检测等场合是比较理想的。LM339的输出端相当于一只不接集电极电阻的晶体三极管，在使用时输出端到正电源一般须接一只电阻(称为上拉电阻，选3-15K)。选不同阻值的上拉电阻会影响输出端高电位的值。因为当输出晶体三极管截止时，它的集电极电压基本上取决于上拉电阻与负载的值。另外，各比较器的输出端允许连接在一起使用。

LM339主要参数表：

电特性(除非特别说明，VCC=5.0V， Tamb=25℃)

LM339应用

(1)此种电路应用非常广泛，用在非稳态多谐振荡器电路中，用在单稳态触发器，TTL/MOS逻辑变换器，也可用在可任意改变逻辑工作电压的三端输入“与”门电路中。

(2)利用LM39构成的各种振荡器如下图所示，电路为电压控制振荡器，其工作频率由输入电压决定的，电压控制振荡器的两种重要应用为锁相环及模拟遥控系统，此种电路可提供两种输出波形“方波与三角波”，输入的控制电压由Rl电位器组成的分压器提供的，也可使用其它的控制电压，只要把Rl电位器去掉，将控制信弓接到电压控制振荡器的输入端与地之间就可以了

(3)LM339的业余应用

可作为温控检测电路，如下图所示，温度控制器决定其报警检测电路的工作的阀门值，当温度超过设定的工作温度时，输出反转带动负载发生器报警，如果把两个这种比较器的输出端连在一起，就可以组成一个有上下限的温度控制报警器。如果需要电流大的时候，可以用三极管来扩展。

使用说明

LM339是高增益，宽频带器件，像大多数比较器一样，如果输出端到输入端有寄生电容而产生耦合，则很容易产生振荡。这种现象仅仅出现在当比较器改变状态时，输出电压过渡的间隙。电源加旁路滤波并不能解决这个问题，标准PC板的设计对减小输入—输出寄生电容耦合是有助的。减小输入电阻至小于10K将减小反馈信号，而且增加甚至很小的正反馈量(滞回1.0~10mV)能导致快速转换，使得不可能产生由于寄生电容引起的振荡。除非利用滞后，否则直接插入IC并在引脚上加上电阻将引起输入—输出在很短的转换周期内振荡，如果输入信号是脉冲波形，并且上升和下降时间相当快，则滞回将不需要。

比较器的所有没有用的引脚必须接地。

LM339偏置网络确立了其静态电流与电源电压范围 2.0~30V无关。

通常电源不需要加旁路电容。

差分输入电压可以大于Vcc并不损坏器件。保护部分必须能阻止输入电压向负端超过-0.3V。

LM339的输出部分是集电极开路，发射极接地的 NPN输出晶体管，可以用多集电极输出提供或 OR ing功能。输出负载电阻能衔接在可允许电源电压范围内的任何电源电压上，不受 Vcc端电压值的限制。此输出能作为一个简单的对地SPS开路(当不用负载电阻没被运用),输出部分的陷电流被可能得到的驱动和器件的β值所限制。当达到极限电流(16mA)时，输出晶体管将退出而且输出电压将很快上升。输出饱和电压被输出晶体管大约60ohm 的γSAT限制。当负载电流很小时，输出晶体管的低失调电压(约1.0mV)允许输出箝位在零电平。
