    二极管性质与伏安特性
    二极管的通断
    1、二极管是非线性元件,分析他在电路中的作用时,最重要的是搞清楚二极管有没有导通。
    2、当阳极和阴极之间加上0.7V以上的电压时,就会导通,否则就不会导通。(当然有些地方说0.6V)
    对于任意电路中的二极管:
    a、二极管如果不到导通,那么就是开路,直接在电路中将其擦除即可。

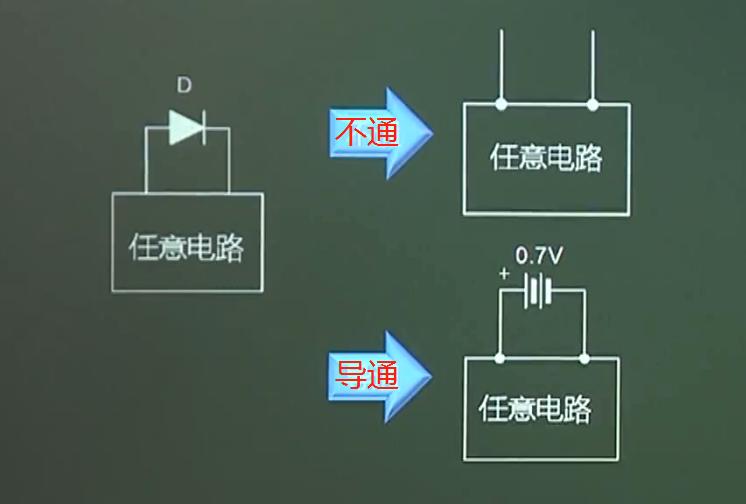

    b、如果二极管导通,那么他就相当于一个0.7V 的电池,仅此而已。如下图所示:
    二极管性质 伏安特性
    二极管的伏安特性
    知道而二级管的导通时等效为0.7V 的电池就可以解决大多数问题,但是知道二极管的实际伏安特性曲线是什么样子的也是很有必要的。
    二极管性质 伏安特性
    图 a 1、二极管的实际伏安特性曲线;
    2、实际二极管在0.5V就开始导通,并且二级管的两端电压是会随着电流的增大而增大,只不过变化的 缓慢。
    图b 1、多数时候我们近似看成b图那样就行。
    2、认为0.7V以上二极管突然导电(也有书本上使用0.6V),无论电流多少,端电压不在改变。
    3、所以然二极管不产生能量,但是我们只看结果,不看过程,二极管这时就是一个0.7V的电池。
    图c1、个别时候我们可能把二极管看成C 图,
    2、由于电流增加电压确实会增加,于是就引入二极管等效电阻r的概念。
    3、这种近似我们后面在三极管放大电路中会用到。
