三极管的推挽型射极跟随器
由于射极带负载电阻的射极跟随器，在输出很大电流时也就是阻抗较低情况时，输出波形的负半轴会被截去，不能得到完整的输出最大电压而失真。为提升性能并改善这个缺点将发射极负载电阻换成PNP管的射极跟随器电路称之为推挽射极跟随器。
【电路分析】
由于上边的NPN晶体管将电流“吐出来”给负载（对应推，source current），PNP晶体管从负载将电流“吸进来”（对应挽，sink current），所以称为推挽（push-pull）。但是此电路的缺点是在0V附近晶体管都截止，会产生交越失真。推挽电路以及拉电流、灌电流是实际工程系统中非常重要的概念，通过此电路学习理解此概念非常易懂.

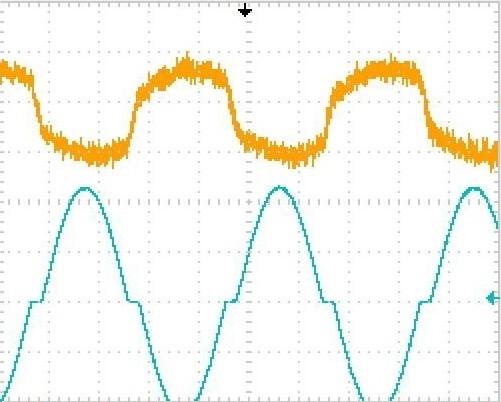

交越失真是指正弦波的上下侧没有连接上的那部分，此失真的原因在于晶体管的基极都是连在一起的，所以基极电位是一样的。当输入信号在0V附近时，基极-发射极间没有电位差，因此没有基极电流的流动。也就是，此时两个晶体管都是截止的，并没有工作。
另外，即便是基极上加上了输入信号，对上侧在基极电位比发射极电位高0.6V以前，也不会工作。反之，对于下侧晶体管的基极只有比发射极低0.6V以后才能工作。所以，体现在波形上就会产生一个交越失真的盲区。
不过，此电流稍加修改就是一个很好用的电路了，思路很简单，用两个二极管在每个晶体管的基极上加上大概0.6V的二极管的正向压降--补偿电压，就可以抵消晶体管的盲区了。如下图所示：
此电路用两个二极管的压降抵消晶体管的基极-发射极间的电压Vbe，可以认为晶体管的空载电流几乎为0。所以当不存在信号时，就也没有晶体管的发热问题。顺便提一下，这个电路中在输出状态总有一个晶体管处于截止状态的电路称之为B类放大器，举一反三的，如果只有一个管子且晶体管常进行工作的电路称之为A类放大器。
