    二极管的开关应用电路图解
    利用二极管的开关特性构成波形的限幅和钳位
    一. 限幅电路
    波形限幅电路又称为限幅器,功能是将输入波形的一部分传送到输出端,而将其余部分抑制掉。可以利用这个对脉冲波形进行变换或整形。
    (1)串联单向限幅电路
    把输入波形中瞬时电位低于或高于Vref1的部分波形抑制掉
    串联下限限幅器电路图:
    把输入波形中瞬时电位低于VREF1的部分波形抑制掉
    二极管开关应用电路
    得出:
    1.当V1 > VREF1时,二极管导通,输出Vo约=V1,波形不变
    2.当V1 < VREF1时, 二极管截止,输出Vo约=VREF1

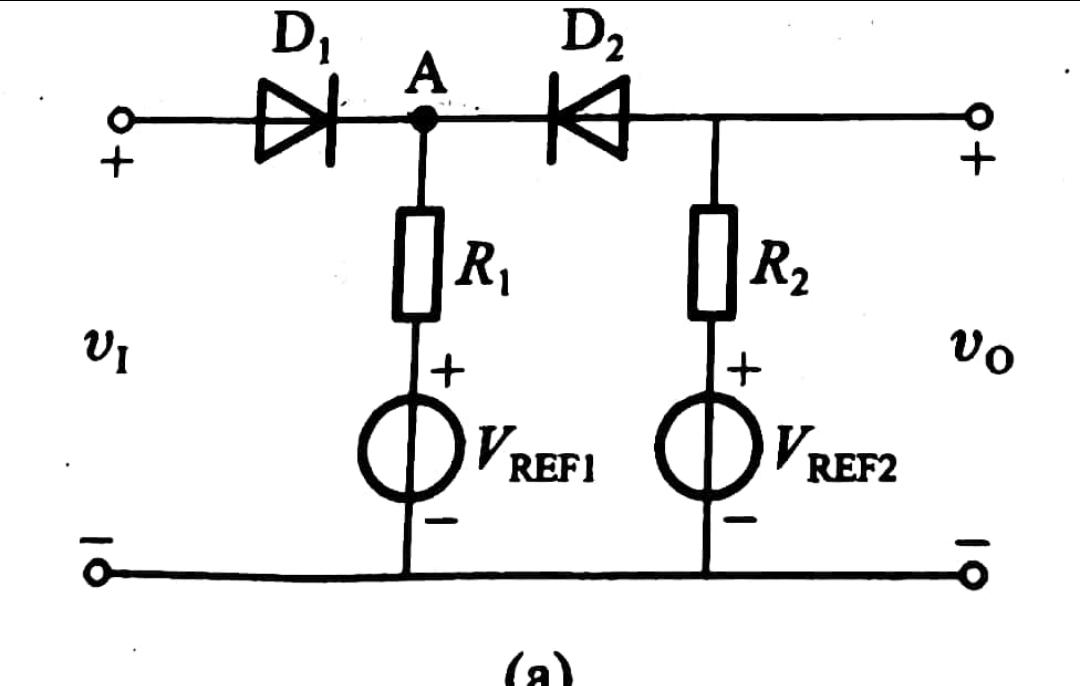

    (2)串联双向限幅电路
    电路图:
    二极管开关应用电路
    得出:
    1.当V1 < VREF1时,二极管D1截止,D2导通,输出Vo约=VA,实现下限限幅,限幅电平为VA
    2.当V1 > VREF2时,二极管D1导通,D2截止,输出Vo约=VREF2,实现上限限幅,限幅电平为VREF2
    3.当VA < V1 < VREF2时,二极管D1、D2均导通,输出Vo约=V1,波形不变
    工作波形图:
    二极管开关应用电路
    (3)并联单向限幅电路
    并联下限限幅电路图及其工作波形:
    二极管开关应用电路
    将二极管D反接,即可实现限幅电平为VREF的并联上限限幅
    (4)并联双向限幅电路
    电路图及其工作波形:
    二极管开关应用电路
    二.钳位电路
    波形的钳位电路是将脉冲波形的顶部或底部钳定在某一电平上
    电路图:
    二极管开关应用电路
    上图所示为将脉冲波形顶部钳位于零电平的钳位器及其工作波形
    如需改变钳位电平,可以在二极管D的支路中串联一个电源VREF
