场效应管微变等效电路
微变等效电路是当电路中某一部分用其等效电路代替之后，未被代替的部分电压和电流均不发生变化，也就是说电压和电流不变的部分只是等效部分以外的电路，下面我们来看看它的画图方法。
等效电路画图的技巧：
第一种方法叫首尾相接法，如果是全都是首尾相连就一定是串联，如果是首首相连，尾尾相接，就一定是并联。如果是既有首尾相连，又有首首相连，则一定是混联。
第二种方法叫电流流向法，根据电流的流向，来判断和串并联的特点，来判断串联、并联和混联电路。
第三种方法，叫手捂法，含义是任意去掉一个用电器，其他用电器都不能工作的一定是串联；任意去掉一个用电器，其他用电器都能工作就一定是并联；任意去掉一个用电器，其他用电器部分能工作的一定是混联。
第四种方法，叫节点法
⑴ 标出等势点。依次找出各个等势点，并从高电势点到低电势点顺次标清各等势点字母。
⑵ 捏合等势点画草图。即把几个电势相同的等势点拉到一起，合为一点，然后假想提起该点“抖动”一下，以理顺从该点向下一个节点电流方向相同的电阻，这样逐点依次画出草图。
画图时要注意标出在每个等势点处电流“兵分几路”及与下一个节点的联接关系。
⑶ 整理电路图。要注意等势点、电阻序号与原图一一对应，整理后的等效电路图力求规范，以便计算。
怎样画微变等效电路？
利用放大电路的交流通路或微变等效电路，不仅可以计算放大电路的各种动态参数，而且便于判断放大电路的组态和反馈极性。
下面通过一个具体电路说明多级放大电路交流通路和微变等效电路的画法。电路如图1所示。
由于交流通路是针对变化量而言的，因此在画交流通路时应遵守以下原则：
1.视独立直流电源为零值，即图1中Ee取零值;
2.视耦合电容和旁路电容短路，但在讨论放大电路低频特性时不能视为短路，而应予以保留。
画放大电路的交流通路，应按一定的次序进行，做到既准确又迅速。
具体步骤如下：
1.先画晶体管。
输入电极画在左边，输出电极画在右边，余下那个电极画在中间，从左到右依次进行，例如图2 所示电路。显然，中间那个电极反映了放大电路的组态，即若发射极公用，那么就是共射组态。
因此，若问放大电路属于何种组态，只需找出放大管的输入、输出电极，便可断定。按不同组态输出输入信号间的相位关系判断反馈极性，是非常方便的。

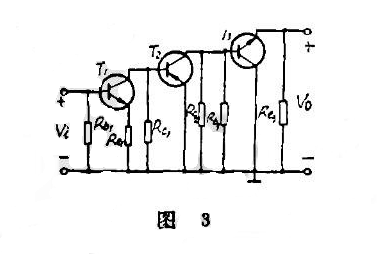

2.对晶体管逐极添入电路元件，便得到交流通路。例如，图1所示放大电路的交流通路，如图3 所示。
用低频简化h参数等效电路代替交流通路中的晶体管，即电极b、e 之间用电阻ro，代替，电极c、e 之间用流源BI，代替，并使流源BIo的方向与Io的方向相一致(若I流向射极，则BIo亦应流向射极)，便可得到放大电路的低频微变等效电路。

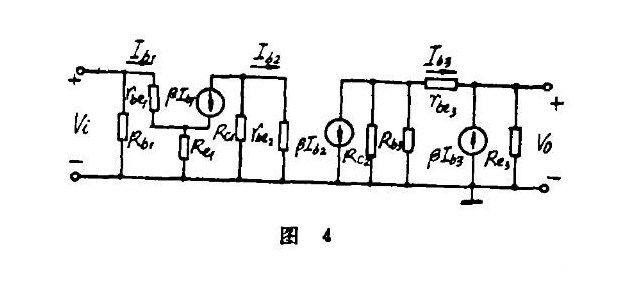

例如,图1所示放大电路的低频微变等效电路如图4 所示。
同理，用简化x 等效电路代替晶体管，便可得到放大电路的高频微变等效电路。放大电路的低频特性和中频特性，采用低频等效电路分析较为方便，而高频特性则应采用高频等效电路进行分析。
