    三极管射极跟随器电路介绍
    射极跟随器电路
    共集电极放大电路射极输出器、射极跟随器
    三极管 射极跟随器电路
    图1 射极输出器电路
    一、 静态分析
    三极管 射极跟随器电路
    二、动态分析
    三极管 射极跟随器电路
    图2 微变等效电路
    三极管 射极跟随器电路
    图3 微变等效电路
    1. 电流放大倍数:(忽略Rb的分流
    三极管 射极跟随器电路
    结 论:
    三极管 射极跟随器电路
    2)输入输出同相,输出电压跟随输入电压,故称电压跟随器。
    3. 输入电阻
    三极管 射极跟随器电路

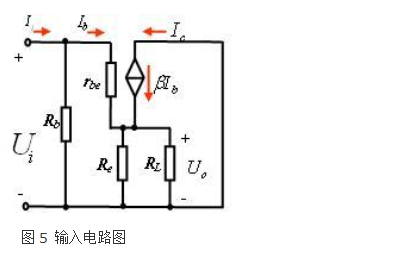

    图5 输入电路图
    三极管 射极跟随器电路
    输入电阻较大,作为前一级的负载,对前一级的放大倍数影响较小。
    4. 输出电阻
    用加压 求流法求输出电阻。
    三极管 射极跟随器电路
    图5 等效电路
    三极管 射极跟随器电路
    射极输出器的输出电阻很小,带负载能力强。
    射极输出器特点:
    电压增益小于近似等于1,输出电压与输入电压同 相,输入电阻高,输出电阻低。
    射极输出器的使用
    1、将射极输出器放在电路的首级,可以提高输入电阻。
    2、将射极输出器放在电路的 末级,可以降 低输出电阻,提高带负载能力。
    3、将射极输出器放在电路的两级之间,可以起到电路的匹配作用。
    例:
    估算静态工作 点,计算电流放大倍数、电压放大倍数和输入、输出电阻。
    三极管 射极跟随器电路
    图6 例图电路
    可见:输入电阻很大,输出电阻很小。
