    LED灯调光模拟电路设计原理图介绍
    在讲3.7vled灯电路图之前我们先了解一下LED的发光机理。LED的PN结的端电压构成一定势垒,当加正向偏置电压时势垒下降,P区和N区的多数载流子向对方扩散。由于电子迁移率比空穴迁移率大得多,所以会出现大量电子向P区扩散,构成对P区少数载流子的注入。这些电子与价带上的空穴复合,复合时得到的能量以光能的形式释放出去。这就是PN结发光的原理。
    3.7vled灯调光电路图大全(一)
    高亮度白色发光二极管(LED)是现在热门照明光源,因为这种发光器件比其他所有光源都更节能。这里介绍一款自制的LED调光台灯,它既不用专用IC,也不用单片机,仅用一片普通数字电路和少量分立元件就可以DIY一个用按键调光的台灯
    电路:
    台灯的亮度分为弱、中、强三档,加上“关”共有4种工作状态。

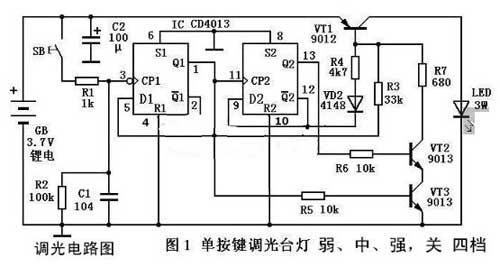

    假设手电一开始处在“关”的状态,那么每次短促地按一下按键,台灯便会按“弱、中、强,关”的顺序轮换,下面是它的电路图(图1)。
    LED灯调光模拟电路
    电路用1块闲置的手机锂电池供电,整个台灯安装在一个小巧的塑料机壳里。由于CMOS电路静态耗电极少(5μA以下),所以除转换工作状态的按键外没有再设电源开关。电路中的关键元件LED采用大功率白色发光二极管。
    3.7vled灯调光电路图大全(二)
    做了一个小设备用的是3.7v锂电池,为了方便使用就赶做了这个充电电路,正好这两天好像有人找这种电路,发上来仅供参考。。
    电路图如下,具备恒流、限压功能,和简单的状态指示功能,都是常有电子元件很方便制作。
    LED灯调光模拟电路
    3.7vled灯调光电路图大全(三)
    太阳能闪灯芯片,3.7V锂电池应用LED灯驱动芯片,灯串芯片YX8613
    LED灯调光模拟电路
