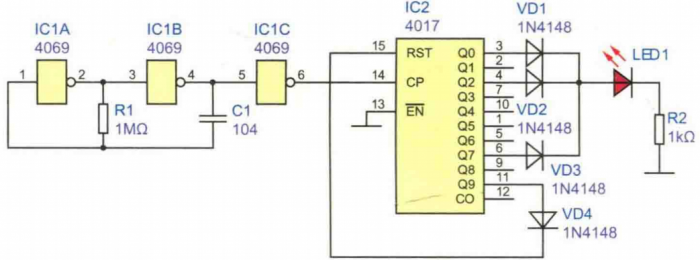

这是在一个循环周期内可以使LED闪烁3次,且3次闪烁间隔不等的电路。电路原理图见下图。图中,由IC1A、IC1B与C1、R1组成非门自激多 谐振荡器,IC1A、IC1B作为振荡器开关环节,R1、C1定时电路产生延时正反 馈信号,去控制开关环节周期性地开关再经过IC1C反相、缓冲后,向计数 器4017提供时钟脉冲,使它的输出端由Q0至Q9依次输出高电平。发光二极管 LED1通过隔离二极管VD1、VD2、VD3分别与输出端Q0、Q2、Q7相连,输出 端Q9通过VD4与复位端RST相连。
接通电源后,C2的Q0首先输出高电平,通过VD1使LED1发光。当第1个时钟脉冲输入后,Q1输出高电平,Q0恢复为低电平,LED1熄灭。当第2个时 钟脉冲输入后,Q2输出高电平,LEDl又被点亮。当第3~第6个时钟脉冲输入 时,LED1均熄灭不发光。当第7个脉冲输入后,Q7输出的高电平,通过VD3, 再次点亮LED1,第8个脉冲输入后,Q7恢复为低电平,第9个脉冲输入后, Q9输出高电平,该高电平加至复位端RST,使计数器复位,Q0又输出高电平 使LED发光。其余输出端均为低电平。如此循环,就形成了“闪两次稍停顿 一下,再闪一次”这样循环的三闪发光状态。
