采用RC选频网络构成的振荡电路称为RC振荡电路，它适用于低频振荡，一般用于产生1Hz~1MHz的低频信号。

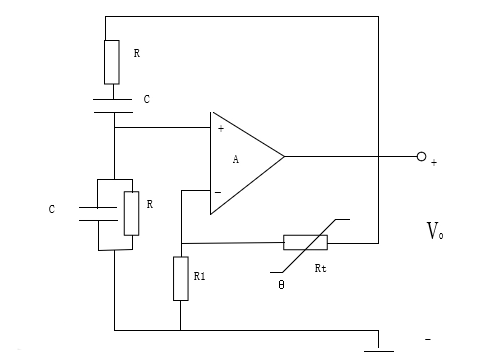

1.RC振荡电路原理图
RC振荡电路由放大电路、选频网络、正反馈网络，稳幅环节四部分构成。主要优点是结构简单，经济方便。根据RC选频网络的不同形式，可以将RC振荡电路分为RC超前（或滞后）相移振荡电路和文氏电路振荡电路。
对于RC振荡电路来说，增大电阻R即可降低振荡频率，而增大电阻是无需增加成本的。
常用LC振荡电路产生的正弦波频率较高，若要产生频率较低的正弦振荡，势必要求振荡回路要有较大的电感和电容，这样不但元件体积大、笨重、安装不便，而且制造困难、成本高。因此，200kHz以下的正弦振荡电路，一般采用振荡频率较低的RC振荡电路。
2.RC振荡电路频率计算公式

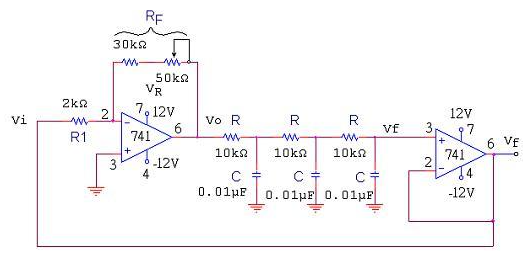

RC移相式振荡器是采用超前移相或滞后移相电路作为选频网络，与反相放大器构成的振荡器。具有电路简单，经济方便等优点，但选频作用较差，振幅不够稳定，频率调节不便，因此一般用于频率固定、稳定性要求不高的场合。其振荡频率为：f_0=1/(2π√6 RC)
3.RC振荡电路起振条件
输出电压 uo经正反馈（兼选频）网络分压后，取uf作为同相比例电路的输入信号ui。
（1）起振过程
刚接通电源时，电路中存在各种电扰动，经过选频网络通过反馈产生比较大的反馈电压。通过线性放大和反馈的不停循环，振荡电压就会不断增大。
（2）振荡频率
振荡频率由相位平衡条件决定。φ_A=0，仅在f_0处φ_f=0满足相位平衡条件，所以振荡频率为：f_0=1/(2πRC),改变R、C可改变振荡频率,RC振荡电路的振荡频率一般在200KHz以下。
（3）起振及稳定振荡的条件
考虑到起振条件A_F>1, 一般应选取R_t略大2R_1。如果这个比值取得过大，会引起振荡波形严重失真。
由运放构成的RC串并联正弦波振荡电路不是靠运放内部的晶体管进入非线性区稳幅，而是通过在外部引入负反馈来达到稳幅的目的。
（4）稳辐环节
振荡幅度的增长过程不可能永无止境的延续下去，当放大器逐渐由放大区进入饱和区或截止区。工作于非线性状态，其增益逐渐下降，当放大器增益下降导致环路增益下降为1，振幅增长过程将停止，振荡器达到平衡。
