对于NPN型三极管，若用于构成线性放大器时，其发射结必须处于正向偏置，集电结必须处于反向偏置，只有这样三极管才能放大输入信号。下面我们以NPN型硅三极管为例，来介绍一下放大电路中的三极管发射结正偏，集电结反偏的判断方法。
NPN型三极管构成的单管放大器等效电路。
NPN型三极管构成的单管放大器等效电路。
我们知道，三极管是一个具有两个PN结的半导体器件，这两个PN结可以近似等效为上图所示的结构（但用两个二极管按上图接法连接不能实现三极管的放大功能）。放大器正常工作时，三极管的基极通过偏置电阻Rb接+3V电源，发射极接GND端，故其发射结（即be两极之间的PN结）是处于正偏状态，而三极管的集电极通过集电极电阻Rc接+3V电源，故三极管的集电结（即bc两极之间的PN结）是处于反偏状态。

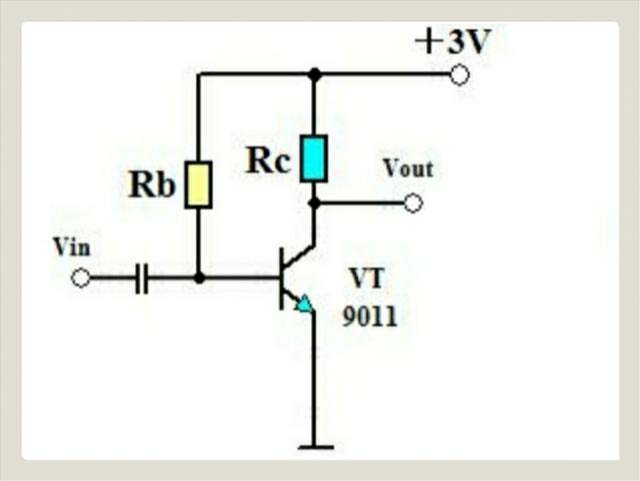

三极管构成的单管放大器。
三极管构成的单管放大器。
那么三极管放大信号时为何要求发射结处于正偏，集电结处于反偏呢？这是因为三极管的发射结只有处于正向偏置时，管子的发射极才能发射载流子（对于NPN型三极管来说，载流子就是电子）；管子的集电结只有处于反向偏置时，才能靠PN结的内电场将发射极发出的载流子“拉到”集电极，这样才会形成集电极电流。
想知道电路中一个NPN型三极管的发射结是否正偏，只要看其基极电压是否高于发射极电压；集电结是否反偏，只要看其集电极电压是否高于基极电压即可。
