从广义的讲，IGBT也是三极管，是一种特殊的三极管。绝缘栅双极晶体管（IGBT）本质上是一个场效应晶体管，只是在漏极和漏区之间多了一个 P 型层。根据国际电工委员会的文件建议，其各部分名称基本沿用场效应晶体管的相应命名。 其相当于相当于一个由MOSFET驱动的厚基区GTR ， Rdr是厚基区GTR的扩展电阻。IGBT是以GTR 为主导件、MOSFET 为驱动件的复合结构。

IGBT与三极管的关系看其结构图就一目了然了，IGBT结构图如下

IGBT结构图

IGBT结构上类似于MOSFET ，其不同点在于IGBT 是在N沟道功率MOSFET 的N+基板（漏极）上增加了一个P+ 基板（IGBT 的集电极），形成 PN 结j1 ，并由此引出漏极、栅极和源极则完全与 MOSFET 相似。 N 沟道增强型绝缘栅双极晶体管结构， N+区称为源区，附于其上的电极称为源极。 N+ 区称为漏区。器件的控制区为栅区，附于其上的电极称为栅极。沟道在紧靠栅区边界形成。在漏、源之间的P型区（包括P+和P一区）（沟道在该区域形成），称为亚沟道区（Subchannel  region ）。而在漏区另一侧的 P+ 区称为漏注入区（Drain injector ），它是 IGBT 特有的功能区，与漏区和亚沟道区一起形成 PNP 双极晶体管，起发射极的作用，向漏极注入空穴，进行导电调制，以降低器件的通态电压。附于漏注入区上的电极称为漏极。

为了兼顾长期以来人们的习惯， IEC 规定：源极引出的电极端子（含电极端）称为发射极端（子），漏极引出的电极端（子）称为集电极端（子）。这又回到双极晶体管的术语了。但仅此而已。

IGBT管与三极管电路符号如下：

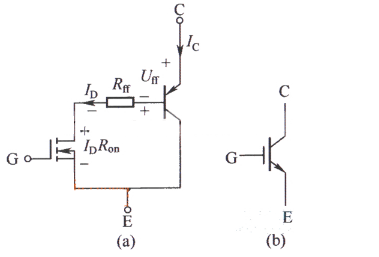

N沟道IGBT等效电路与电气符号

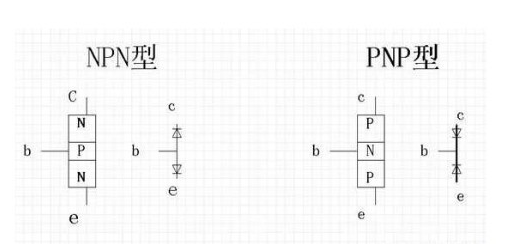

集中结构的三极管电路符号
