下图是三极管电流放大原理图，图中有两个电流回路Ib和IC。实验中当我们把Ib回路断路即Ib=0，此时虽然lc回路没有改动，但Ic回路的电流立即为O（我们可以认为c、e间电阻变大）。当我们接通Ib回路并让Ib回路的电流有一个较小的增加时，Ic回路的电流将有较大幅度的增长（说明c、e间电阻变小），Ib对lc（也可以认为是c、e间的电阻）有明显的控制作用，这就是电流放大的实质。
下图为晶体管等效开关示意图，当基极与发射极之间的电压Ube大于或等于0.7V(对硅管而言)时，集电极和发射极之间表现的电阻极小，相当开关闭合接通。当基极与发射极之间的电压Ube小于0.7V（对硅管而言）时，集电极和发射极之间表现的电阻极大，相当开关断路。这就是晶体管的开关原理。

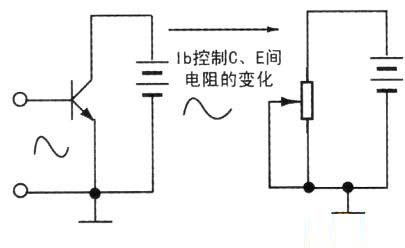

下图是晶体管放大等效示意图。当晶体管Ube输入一个变化的电压，比如在0.5~0.7V变化时，将引起Ib的变化使晶体管C、E间的电阻相当于图7右侧的电位器滑动端上移，使C、E电阻变小，电流随之增大。这个等效电路可以帮助理解放大原理。
