肖特基二极管正向压降小（一般为0.3V左右）、高频性能好，比较适合用在电路板上防止电源接反而损坏元器件，并且成本也很低。下面介绍两种具体的应用电路。
1、一个肖特基二极管构成的保护电路。
如上图所示。图中的1N5819为现在常用的肖特基二极管，电容C为电路板上的电源滤波电容。一些电子初学者在搞电子制作或维修时，有时会因电源极性接错而损坏电路板上的元器件。若在电路板的正电源输入端串接一个肖特基二极管就可以避免这种情况的发生。上图中，若电源极性未接错，则VD导通，如同一个闭合的开关（这里忽略其0.2V左右的正向压降），电路板得电工作。若电源极性接反，VD反偏截止，此时VD如同一个断开的开关，从而保护了电路板上的元器件不会损坏。
上图电路中，在选用肖特基二极管时，要求其整流电流要大于电路的工作电流，耐压值要大于电源电压，并要留有一定的余量。一般电路工作电流在数百mA以下，电源电压不高于30V时，可以选用1N5819肖特基二极管，其整流电流为1A，耐压值为40V。若电路的工作电流在1～2A，可以选用1N5822、SR360这类3A的肖特基二极管。

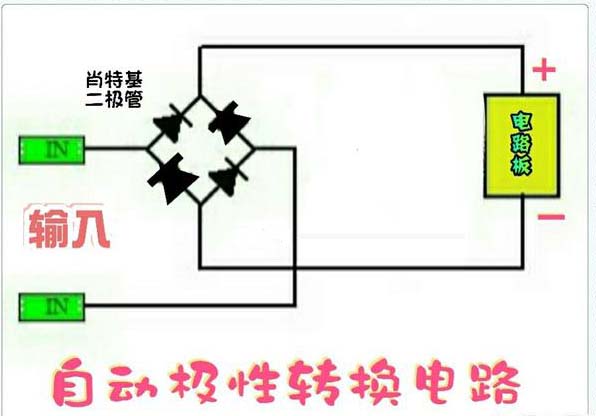

2、由4个肖特基二极管构成的无极性输入电路。
对于一些给蓄电池充电的电路板或低压直流LED灯的电路板，若在其电源输入端加一个由四个肖特基二极管组成的低压降的整流桥，使用会更方便一些。这样与直流电源连接时不需要考虑电源极性，随便接电源，电路都可以正常工作。具体电路如上图所示。不论输入电源正负极如何连接，电路板上获得的直流电压始终为“上正下负”。这个电路中，不论输入电压极性如何与电路连接，都是只有两个肖特基二极管导通，此时这个整流桥电路损耗的电源电压仅有0.4V左右（若用1N4007这类二极管，损耗电压至少可达1.4V）。

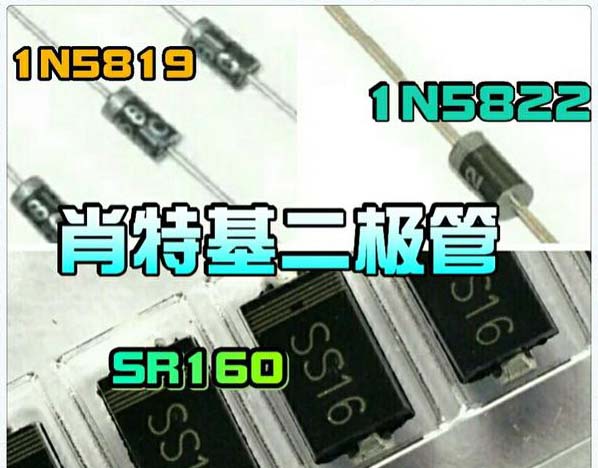

上图为常用的1N5819、1N5822和SR160肖特基二极管。其中SR160为贴片封装的肖特基二极管，其整流电流为1A，耐压值为60V。
