压敏电阻作为保护类电子元器件，常用于电源过压保护和稳压，应用压敏电阻这一性能，可在电子和电气设备短路时起到保护作用，那么压敏电阻在电路中怎么接？
压敏电阻在电路中怎么接
压敏电阻一般并联在电路中使用，当电阻两端的电压发生急剧变化时，电阻短路将电流保险丝熔断，起到保护作用。压敏电阻在电路中的应用连接，可分为四种类型。
1、电源线之间或电源线和大地之间的连接：最具有代表性的应用场合类型，广泛应用于防雷防浪涌系统之中；
2、负荷中的连接：主要用于感性负载突然断开引起的感应脉冲进行吸收，从而保护电路中元件免破坏；
3、接点间的连接：防止感应电荷开关接点被电弧烧坏的情况发生，一般与接点并联接入压敏电阻；
4、用于半导体器件的保护连接：主要用于可控硅、大功率三极管等半导体器件的有效保护；
压敏电阻保护电路图大全
压敏电阻保护电路图
压敏电阻器在电路中通常并接在被保护电器的输入端，如图所示。从图中可以看出，压敏电阻器的阻抗zv与电路总阻抗（包括浪涌阻抗么）构成了分压器，因此压敏电阻器的限制电压可由下式确定：
Vc=VsZv/（Zs+Zv）
式中：
VC--限制电压;
VS--浪涌电压;
ZV--压敏电阻器的阻抗，它可以从正常值的几兆欧降到儿欧，甚至小于lΩ;
ZS--电路总阻抗。
从上式可见，Zv在瞬间流过很大电流时，瞬间过电压大部分降落在么上，而用电被保护电器得到的电压在其耐压之下，因而能起到保护作用。
压敏电阻保护电路图
压敏电阻经常被用于仪器设备的电源入口处进行防雷、防浪涌设计，在此类用途中，通常将压敏电阻与气体放电管、熔断器、热敏电阻等器件一起作用，相互结合来更好的发挥作用。
上图为一典型的防雷抗浪涌电路结构。RV1~RV3为压敏电阻，GAS为气体放电管，F1、F2为保险管。RV1用来防护差模浪涌电压，RV2、RV3、GAS三者相结合用来进行共模浪涌电压的保护。保险丝用来进行短路保护，防止压敏电阻击穿而发生短路。
图中由RV2、RV3、GAS相结合而构成的共模浪涌保护电路结合了压敏电阻与气体放电管的优点，相互弥补各自的缺点，是一种常用的浪涌保护电路。气体放电管的通流容量大，在，但动作时间长，漏电流大，而压敏电阻响应速度快且漏电流小。
压敏电阻保护电路图
采用压敏电阻的稳压电源过压保护接线图
将压敏电阻MY并接在整流二极管或电源变压器的输入端即可起到保护作用。
压敏电阻保护电路图
不少地方由于电网供电不稳或错相（220V照明电压变成380V动力电压），而造成家用电器过压烧毁的事故屡有发生。为此，巧用一只压敏电阻器将普通漏电保护器改造成了过压、漏电双功能保护器，经使用效果良好。此法简单易行，不须打开漏电保护器外壳进行改告，—般爱好者都可完成。
一、工作原理
电路如图所示，其中虚线框内为漏电保护器原有电路，RV为新增压敏电阻器。平时，电网输入电压正常时，RV阻值很大，呈断开状态，对保护器构不成任何影响。一旦电网因故过压（》260V）或错相（380V），则RV阻值急剧变小，形成一个大电流回路。此时，穿过零序电流互感器的进线电流I1和经过负载及RV回到电源中线的电流I2，尽管方向相反，但大小不等，即矢量和不为零（与漏电时情形一样）。于是，零序电流互感器的次级就有感应电压产生，这一电压经电子电路检测、识别、处理后，就会使脱扣器线圈通电工作，在0.1s内通过主开关切断包括保护器在内的供电电源，从而使家用电器免遭过电压损坏。待电网电压恢复正常后，手动合上主开关，即恢复正常供电。
线间应用电路
下图所示是线间应用电路。这一电路的特点是将压敏电阻R并联在电源线进线之间或是信号线与地线之间，当R1两端的电压达到击穿电压时，R1阻值迅速减小，达到过压保护目的。
作为压敏电阻，典型的应用场合是在电源线及长距离传输的信号线遇到雷击而使导线存在浪涌脉冲等情况下对电子产品起保护作用。
一般在线间接入压敏电阻可对线间的感应脉冲有效，而在线与地之间接入压敏电阻则对传输线和大地间的感应脉冲有效。
感性负载应用电路
下图所示是感性负载应用电路。电路中，R1是压敏电阻，当电源开关S1断开时，感性负载两端会产生很大反向电动势，这时R1用来限制这一反向电动势，达到保护目的。
压敏电阻保护电路图
该装置的应用电路如图所示。当固态继电器SSR用于驱动感性负载时，在电源接通与断开的瞬间会产生较高的浪涌电压，为了保护SSR内部的双向可控硅元件不致过电压而损坏或误动作，可在SSR的交流输出端并接一只压敏电阻MY。压敏电阻的选择，如果是220V电源，采用470V即可；如果是380V电源，选用830V的。
压敏电阻保护电路图

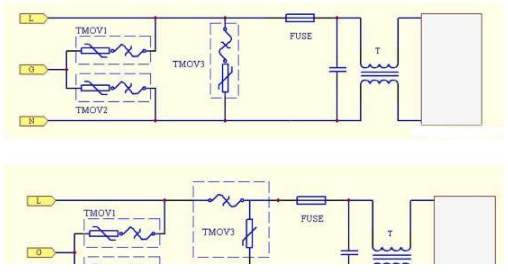

采用热保护型压敏电阻的两种典型电路。
说明：
a、TMOV1~3中温度保险丝TCO能承受的最大放电电流与相串联的压敏电阻MOV的最大放电电流相当;
b、如果仅需采用横向保护（差模保护）的话，图中的TMOV1、TMOV2可去除;
c、不用考虑图中后置的电流保险丝fuse的浪涌通流量，其电流额定值的选定仅需考虑后续电路中的过流保护。
