在电子领域很多时候都会用到贴片电阻，贴片电阻的优点非常多，比如体积小、稳定性强、装配成本不高等等特性，非常受用户青睐。贴片电阻的应用于不同的电路，所以对它阻值的要求也不同，学会看贴片电阻阻值是非常重要的，那么贴片电阻阻值怎么看呢？贴片电阻识别方法有哪些？请跟合晶芯城的小编一起往下详细了解下吧。
贴片电阻阻值怎么看

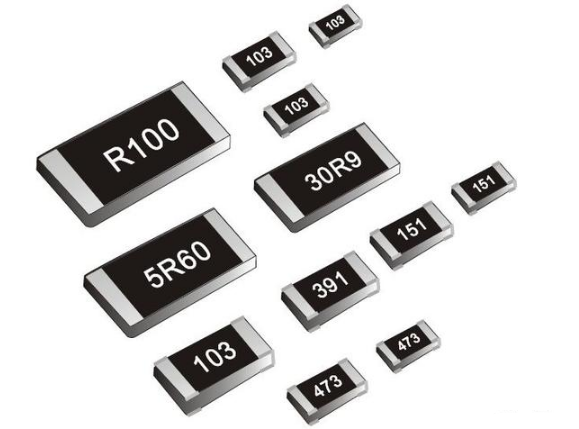

贴片电阻的阻值通常以数字形式直接标注在电阻的表面，所以读电阻的阻值直接看电阻表面的数字即可。一般会有三种表示方法：
1.由三个数字组成，表明电阻的误差±5％。前面两位是有效数字，第三位数表示乘零倍率，基本单位是Ω。例如103，1和0是有效数字直接写下来即可，2表示乘零倍率，即10的二次方（简单的说，第三位数是几，就是10的几次方）。
所以103表示的阻值就是10×10的三次方=10×1000=10000Ω=10KΩ

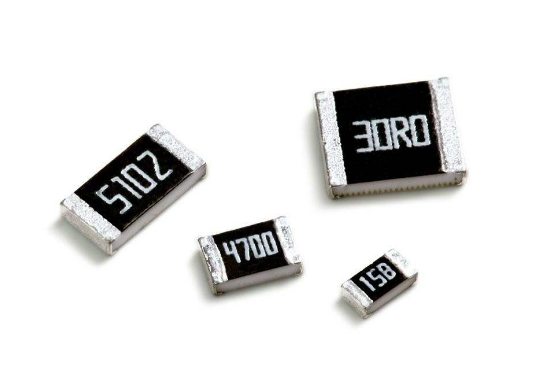

2.由四个数字组成，表明电阻的误差±1％。前面三位是有效数字，第四位表示乘零倍数（就是数字是几，就表示10的几次方）。例如1502，150是有效数字，直接写下来，2表示10的二次方。
所以1502的阻值就是150×10的二次方=150×100=15000Ω=15KΩ
3.由数字和字母组成，例如5R6、R16等。这里只需要把R换成小数点即可。
5R6=5.6R=5.6ΩR16=0.16R=0.16Ω
这里应该注意一下，"R"是电阻的表示，“Ω”是电阻单位的表示，在日常生活我们可能不会把两者混用，但是在工业生产中，两者的界限十分模糊，经常混用。
贴片电阻的阻值识别方法
电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。在通常的贴片电阻电阻表面都标识数字，或用字母来表示，阻值数法如下。
1.第一、二位数代表的是电阻的实数。
2.第三位开始的数字如是0就代表几十欧(10~99欧之间)列：100就为10欧的电阻、990为99欧的电阻。
3.第三位开始的数字如是1就代表几百欧(100~999欧之间)例：101为100欧、151为150欧、951为950欧。
4.第三位开始的数字如是2就代表几千欧(1000~9999欧之间)例：102为1K、152为1.5K、992为9.9K。
5.第三位开始的数字如是3就代表几十K(10K~99K之间)例：103为10K、223为22K、993为99K。
6.第三位开始的数字如是4就代表几百K(100K~999K之间)例：104为100K、204为200K、854为850K。
7.第三位开始的数字如是5就代表几M(1M~9.9之间)例：105为1M、155为1.5M955为9.5M。
8.第三位开始的数字如是6就代表十M(100K~999K之间)例：106为10M566为56M。
9.对于四个数字的标法就是前三位为实数,第四位为倍数.1001为1K、1002为10K、1005为10M。
电阻器阻值标示方法
1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。
2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。表示允许误差的文字符号文字符号：DFGJKM允许偏差分别为：±0.5%±1%±2%±5%±10%±20%
3、数码法：在电阻器上用三位数码表示标称值的标志方法。数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。偏差通常采用文字符号表示。
4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻大部分采用色标法。
黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20%
当电阻为四环时，最后一环必为金色或银色，前两位为有效数字，第三位为乘方数，第四位为偏差。
当电阻为五环时，最後一环与前面四环距离较大。前三位为有效数字，第四位为乘方数，第五位为偏差。
贴片电阻大小的区分方法

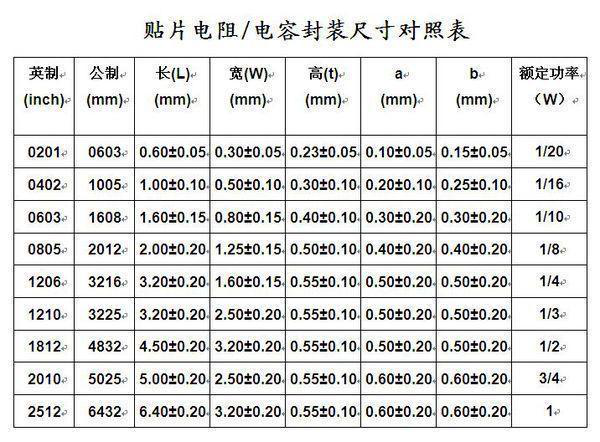

根据贴片电阻外形体积的大小，有9种封装尺寸，不同的封装尺寸，它的额定功率也不一样。贴片电容的封装尺寸和贴片电阻一样。
贴片电阻的封装尺寸用4位的整数表示。前面两位表示贴片电阻的长度，后面两位表示贴片电阻的宽度。根据长度单位的不同有两种表示方法，即英制表示法和公制表示法。例如：0603是英制表示法，表示长度为0.06英寸，宽度为0.03英寸；又如：1005是公制表示法，表示长度为1.0毫米，宽度为0.5毫米。业内的惯例是用英制表示。目前最小的贴片电阻为0201，最大的为2512。
