在二极管阵营里，稳压二极管最常见，基本封装形式有DO-15、DO-41、DO-27、SOD-323、SOD-523、SOD-723、SOT-23、SOT-323、SOT-523等。稳压二极管一般两个引脚，也有三个引脚的，如长电科技采用SOT-323封装的AZ23C2xx系列稳压二极管就有三个引脚。

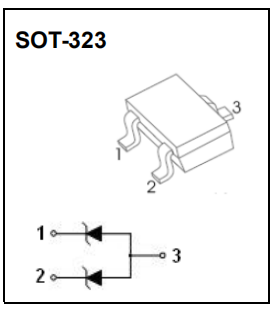

SOT-323封装的AZ23C2xx系列稳压二极管
AZ23C2xx系列采用共阳极结构，在一个SOT-323封装内配置了两个稳压二极管，额定功率损耗不超过200mW，内封的两只管子的△Vz均小于5%。这样的稳压二极管封装，可有效减小PCB的占空面积。
AZ23C2xx系列稳压二极管的最大额定值为：正向电压Vf=0.9V（@If=10mA），功耗Pd=200mW，热阻Roja=625℃/W，结温Tj=150℃，存储温度Tstg=-55~+150℃。
电气性能方面，AZ23C2xx系列稳压二极管参数值为：
AZ23C2V7稳压值2.5-2.9V，最大稳压阻抗83Ω（5.0mA）、500Ω（1.0mA）Ω，温度系数-0.065%/℃；
AZ23C3V0稳压值2.8-3.2V，最大稳压阻抗95Ω（5.0mA）、500Ω，温度系数-0.060%/℃；
AZ23C3V3稳压值3.1-3.5V，最大稳压阻抗95Ω（5.0mA）、500Ω，温度系数-0.055%/℃；
AZ23C3V6稳压值3.4-3.8V，最大稳压阻抗95Ω（5.0mA）、500Ω，温度系数-0.055%/℃；
AZ23C3V9稳压值3.7-4.1V，最大稳压阻抗95Ω（5.0mA）、500Ω，温度系数-0.050%/℃；
AZ23C4V3稳压值4.0-4.6V，最大稳压阻抗95Ω（5.0mA）、500Ω，温度系数-0.035%/℃；
AZ23C4V7稳压值4.4-5.0V，最大稳压阻抗78Ω（5.0mA）、500Ω，温度系数-0.015%/℃；
AZ23C5V1稳压值4.8-5.4V，最大稳压阻抗60Ω（5.0mA）、480Ω，温度系数+0.005%/℃；
AZ23C5V6稳压值5.2-6.0V，最大稳压阻抗40Ω（5.0mA）、400Ω，温度系数+0.020%/℃；
AZ23C6V2稳压值5.8-6.6V，最大稳压阻抗10Ω（5.0mA）、200Ω，温度系数+0.030%/℃；
AZ23C6V8稳压值6.4-7.2V，最大稳压阻抗8.0Ω（5.0mA）、150Ω，温度系数 +0.045%/℃；
AZ23C7V5稳压值7.0-7.9V，最大稳压阻抗7.0Ω（5.0mA）、50Ω，温度系数+0.050%/℃；
AZ23C8V2稳压值7.7-8.7V，最大稳压阻抗7.0Ω（5.0mA）、50Ω，温度系数+0.055%/℃；
AZ23C9V1稳压值8.5-9.6V，最大稳压阻抗10Ω（5.0mA）、50Ω，温度系数+0.065%/℃；
AZ23C10稳压值9.4-10.6V，最大稳压阻抗15Ω（5.0mA）、70Ω，温度系数+0.065%/℃；
AZ23C11稳压值10.4-11.6V，最大稳压阻抗20Ω（5.0mA）、70Ω，温度系数+0.070%/℃；
AZ23C12稳压值11.4-12.7V，最大稳压阻抗20Ω（5.0mA）、90Ω，温度系数+0.075%/℃；
AZ23C13稳压值12.4-14.1V，最大稳压阻抗25Ω（5.0mA）、110Ω，温度系数+0.080%/℃；
AZ23C15稳压值13.8-15.6V，最大稳压阻抗30Ω（5.0mA）、110Ω，温度系数+0.080%/℃；
AZ23C16稳压值15.3-17.1V，最大稳压阻抗40Ω（5.0mA）、170Ω，温度系数+0.090%/℃；
AZ23C18稳压值16.8-19.1V，最大稳压阻抗50Ω（5.0mA）、170Ω，温度系数+0.090%/℃；
AZ23C20稳压值18.8-21.2V，最大稳压阻抗50Ω（5.0mA）、220Ω，温度系数+0.090%/℃；
AZ23C22稳压值20.8-23.3V，最大稳压阻抗55Ω（5.0mA）、220Ω，温度系数+0.090%/℃；
AZ23C24稳压值22.8-25.6V，最大稳压阻抗80Ω（5.0mA）、220Ω，温度系数+0.090%/℃；
AZ23C27稳压值25.1-28.9V，最大稳压阻抗80Ω（5.0mA）、250Ω，温度系数+0.090%/℃；
AZ23C30稳压值28-32V，最大稳压阻抗80Ω（5.0mA）、250Ω，温度系数+0.090%/℃；
AZ23C33稳压值31-35V，最大稳压阻抗80Ω（5.0mA）、250Ω，温度系数+0.090%/℃；
AZ23C36稳压值34-38V，最大稳压阻抗90Ω（5.0mA）、250Ω，温度系数+0.090%/℃；
AZ23C39稳压值37-41V，最大稳压阻抗90Ω（5.0mA）、300Ω，温度系数+0.110%/℃。

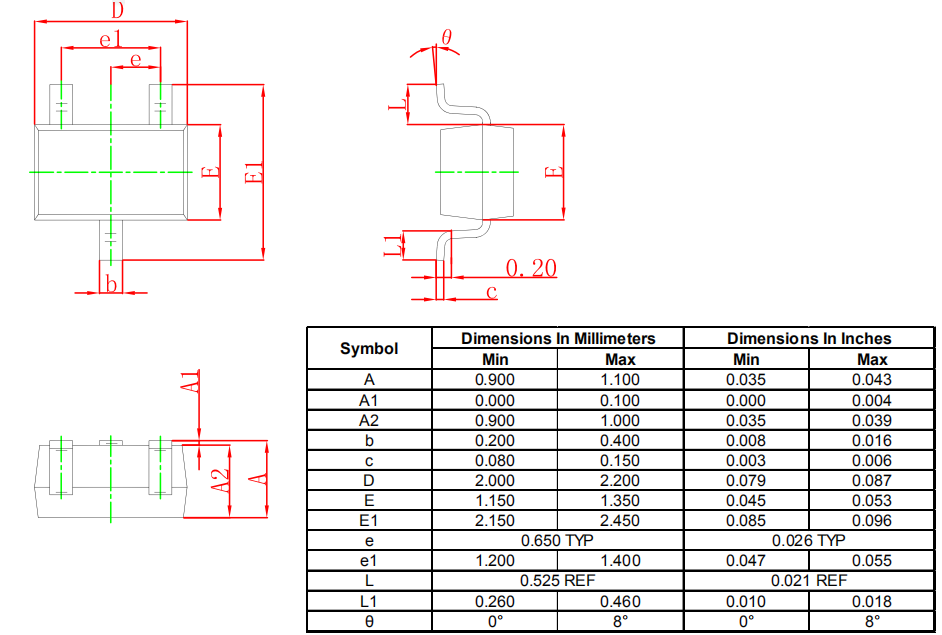

AZ23C2xx系列稳压二极管封装尺寸
包装方面，AZ23C2xx系列稳压二极管封装采用7英寸或17.8mm直径的卷轴的编带包装，每卷编带共3000个元件，共提供无铅版本。
