基于8050三极管作为案例来对三个典型的开关电路进行分析，希望大家对该种管子有更深入的了解。本文整理的内容如下。
一、8050三极管发射极跟随开关电路
在实际电路设计中需要考虑8050三极管Vceo，Vcbo等满足耐压，8050三极管满足集电极功耗；通过负载电流和hfe（取三极管最小hfe来计算）计算基极电阻（要为基极电流留0.5至1倍的余量）。注意消特基二极管反向耐压。

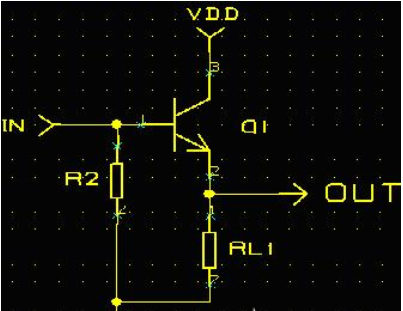

发射极跟随开关电路
发射极跟随的优点就是开关速度快，可应用于中高频信号的开关；R2不能太，大了电路容易受干扰；当然也不能太小，否则白白浪费前级的驱动能力。基极不需要限流电阻了，因为负载电流除以hfe就是基极电流，8050三极管会自动向上级所取这么大的电流。
二、将简单8050三极管开关电路进行改良
简单8050三极管开关：电路如图1，电阻RC是LED限流用电阻，以防止电压过高烧坏LED（发光二极管），将输入信号VIN从0调到最大（等分为约20个间隔），观察并记录对的VOUT以及LED的亮度。当8050三极管开关为断路时，VOUT=VCC=12V，LED不亮。当8050三极管开关通路时，VOUT=0.2V，LED会亮。改良三极管开关：因为三极管由截止区过度到饱和区需经过线性区，开关的效果不会有明确的界线。为使8050三极管开关的效果明确，可串接两三极管，电路如图2。同样将输入信号VIN从0调到最大（等分为约20个间隔），观察并记录对应的VOUT以及LED的亮度。
图1 简单8050三极管开关电路
图2 改良的8050三极管开关电路
以上就是对简单的8050三极管开关电路进行改良的电路和发射极跟随开关电路，经过对以上的案例电路分析之后，大家对8050三极管有更深入的认识。
