直流降压原理
降压斩波电路
斩波电路的典型用途之一是拖动直流电动机，也可带蓄电池负载，两种情况下负载中均会出现反电动势，如下图中Em所示
工作原理，两个阶段
简单直流降压电路原理图
如下图所示，LM317输出电流为1.5A，输出电压可在1.25－37V之间连续调节，其输出电压由两只外接电阻R1、RP1决定，输出端和调整端之间的电压差为1.25V，这个电压将产生几毫安的电流，经R1、RP1到地，在RP1上分得的电压加到调整端，通过改变RP1就能改变输出电压。
注意，为了得到稳定的输出电压，流经R1的电流小于3.5mA。LM317在不加散热器时最大功耗为2W，200×200×4mm3散热板时其最大功耗可达15W。VD1(IN4002)为保护二极管，防止稳压器输出端短路而损坏IC，VD2(IN4002)用于防止输入短路而损坏集成电路。
简单直流降压电路图-48V输入12V输出直流降压电路
48V输入12V输出的直流降压电路如下图所示：
简单直流降压电路图详解（一）
直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：
直流稳压电源的原理框图和波形变换图
1、降压部分
电源变压器是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。变压器的变比由变压器的副边按比例确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。
2、整流部分
该设计采用单相桥式整流电路。其由四只二极管组成，其构成原则就是保证在变压器副边电压u的整个周期内，负载上的电压和电流方向始终不变。为达到这一目的，需要在Uz的正、负半周内正确引导流向负载的电流，使其方向不变，设变压器副边两端分别为a和
b，则a为“+”b为“一”时应有电流流出a点，a为“一”b为“+”时应有电流流入a点；相反，a为“+”b为“一”时应有电流流入b点，因而a和b点均应接两只二极管，以引导电流，具体电路原理如下图所示。
单相桥式整流电路
如果桥式整流电路变压器副边中点接地，就应将两个负载电阻相连接且连接中点接地。根据桥式整流电路的工作原理，当a点为“+”b点为“一”时，Dl、D3导通，D2、D4截止，U01=U2，U02=一U2；而当b点为“+”a点为“一”时，D2、D4导通，D1、D3截止，U01=一U2，U02=U2，这样两个负载上就分别获得正、负电压。
若设变压器副边电压u2=U2sinwt，U2为其有效值。当u2为正半周时，电流由a点流出，经Dl、RL、D3流入b点，因而负载电阻RL上的电压等于变压器副边电压，即uo=u2，D2和D4管承受的反向电压为一u2。当u2为负半周时，电流由b点流出，经D2、RL、D4流入a点，负载电阻RL上的电压等于一u2，即uo=一u2，D1、D3承受的反向电压为u2。这样，由于D1、D3和D2、D4两对二极管交替导通，致使负载电阻RL上在u2的整个周期内都有电流通过，而且方向不变，则输出电压uo=|U2sinwt|。
3、滤波电路
经过整流后的直流电幅值变化很大，会影响电路的工作性能。可利用电容的“通交流，隔直流”的特性，在电路中并人两个并联电容作为电容滤波器，滤去其中的交流成分。
电容滤波电路是最常见也是最简单的滤波电路，在整流电路的输出端（即负载电阻两端）并联一个电容即构成电容滤波电路。滤波电容容量较大，因此一般均采用电解电容，在接线时要注意电解电容的正负极。电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。如果将两个滤波电容相连接，且连接点接地，就可同时得到输出电压平滑的正负电源。
在理想情况下，变压器副边无损耗，二极管导通电压为零，所以电容两端电压相等。而当其上升到峰值后开始下降，电容便通过负载电阻放电，其电压也开始下降，趋势与电容两端电压基本相同。但是由于电容按指数规律放电，所以当其下降到一定数值后，电容将继续通过负载放电，电容两端电压按指数规律缓慢下降。
简单直流降压电路图详解（二）
将220V交流电转换为低压直流的常规方法是采用变压器降压后再整流滤波，但是当产品受体积和成本等因素的限制时，最简单实用的方法就是采用电容降压方式。
一、电路原理
电容降压式简易电源的基本电路如图1，C1为降压电容器，VD2为半波整流二极管，VD1在市电的负半周时给C1提供放电回路，VD3是稳压二极管，R1为关断电源后C1的电荷泄放电阻。在实际应用时常常采用的是图2的所示的电路。当需要向负载提供较大的电流时,可采用图3所示的桥式整流电路。
整流后未经稳压的直流电压一般会高于30伏，并且会随负载电流的变化发生很大的波动,这是因为此类电源内阻很大的缘故所致,故不适合大电流供电的应用场合。
二、器件选择
1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁。
2.为保证C1可靠工作,其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。
简单直流降压电路图详解（三）
DC-DC变换器的基本电路有升压变换器、降压变换器、升降压变换器三种。

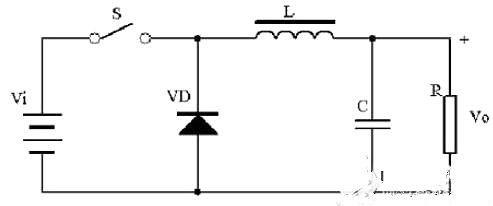

降压变换器原理图如图1所示，当开关闭合时，加在电感两端的电压为（Vi-Vo），此时电感由电压（Vi-Vo）励磁，电感增加的磁通为：（Vi-Vo）*Ton。
当开关断开时，由于输出电流的连续，二极管VD变为导通，电感削磁，电感减少的磁通为：（Vo）*Toff。
当开关闭合与开关断开的状态达到平衡时，（Vi-Vo）*Ton=（Vo）*Toff，由于占空比D《1，所以Vi》Vo，实现降压功能。
降压变换器原理图
升压变换器原理图如下图所示，当开关闭合时，输入电压加在电感上，此时电感由电压（Vi）励磁，电感增加的磁通为：（Vi）*Ton。
当开关断开时，由于输出电流的连续，二极管VD变为导通，电感削磁，电感减少的磁通为：（Vo-Vi）*Toff。
当开关闭合与开关断开的状态达到平衡时，（Vi）*Ton=（Vo-Vi）*Toff，由于占空比D《1，所以Vi。
升压变换器原理图
升降压变换器、入出极性相反原理如下图，当开关闭合时，此时电感由电压（Vi）励磁，电感增加的磁通为：（Vi）*Ton;当开关断开时，电感削磁，电感减少的磁通为：（Vo）*Toff。当开关闭合与开关断开的状态达到平衡时，增加的磁通等于减少的磁通，（Vi）*Ton=（Vo）*Toff，根据Ton比Toff值不同，可能Vi《Vo，也可能Vi》Vo。
