电阻
电阻符号是什么？电阻是什么？我们一步一步的去了解电阻、电阻符号及电阻的其他知识。电阻（Resistance，通常用“R”表示），是一个物理量，在物理学中表示导体对电流阻碍作用的大小。导体的电阻越大，表示导体对电流的阻碍作用越大。不同的导体，电阻一般不同，电阻是导体本身的一种特性。电阻将会导致电子流通量的变化，电阻越小，电子流通量越大，反之亦然。而超导体则没有电阻。
电阻符号
简单的介绍一下我在各种电路图中看过的电阻符号：
1、普通电阻：符号是一很扁的长方形
2、滑动变阻器：符号楼主是知道的
3、微调电阻：符号是在普通电阻的符号上画一条斜线，在斜线的上端有一短线，像丁字形
4、可调电阻：符号是在普通电阻的符号上画一条倾斜的箭头
下面介绍电阻器的电路符号及图片识别 ，电阻器主要用来控制电路中的电压和电流，起降压，分压，限流，分流，隔离，匹配和信号幅度等调节作用。
黑0，棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9
电阻色环识别
1）第一色环，第二色环相应地代表电阻值的第一位、第二位有效数字。
2）第三色环表示第一位，第二位之后加的‘0’的个数。
3）第四色环代表电阻值的允许误差。棕色代表±1%，红色代表±2%，金色代表±5%，银色代表±10.
例如： 如上图中的15k电阻，色环为：棕绿黑红棕 ，第一第二色环为有效数字，棕1，绿5，代表前两个有效数字为15，第三个色环黑色代表0，第四个色环为‘红2’。代表0的个数。即 15 0 00 =15k ，最后一个棕色为误差系数±1%。
电阻器的额定功率
当电流流过电阻的时候，电阻就会发热。功率越大，发热越厉害，过大就会烧毁电阻。电阻长时间正常工作所允许的最大功率叫做额定功率。
电阻器的功率有1/8W(瓦），1/4、1/2、1w、2w、3w、4w、5w、10w、100w等。
电阻器的单位表示
电流流过电阻器时，对电流有阻碍作用，其阻碍的大小，即为电阻值。其基本单位是欧姆(简称欧），符号用希腊文'Ω'表示，大小有千 欧，兆欧，其关系如下：1 kΩ =1000Ω，1MΩ=1000kΩ
电阻在电路中的符号表示
电路中常用‘R’表示电阻，‘C’表示电容，“L‘表示电感。
各种电阻图片
电阻的串、并联电路
电阻器的串联：电阻串联后，其总阻值等于各个串联电阻阻值之和。因此，可用小电阻串联后替代大电阻。
电阻器的并联：电阻并联后，其总阻值会变小，总阻值的倒数等于各个并联电阻的倒数之和。
可变电阻器（电位器）是一种阻值可以连续变化的电阻器
各种电位器图片
电阻器的作用
电阻器的主要作用是限流与降压。
1、限流
电阻器在电路中限制电流的经过，电阻值越大电流越小。
如图2-9所示发光二极管电路中，R为限流电阻。从欧姆定律I=U/R可知，当电压U一定时，流过电阻器的电流J与其阻值R成反比。由于限流电阻R的存在，将发光二极管VD的电流限制在10mA，保证VD正常工作。
调整晶体管的工作点是电阻器用作限流的一个例子。如图2-10所示为晶体管放大电路，晶体管集电极电流Ic（工作点）由其基极电流Ib决议。改动晶体管基极电阻Rb的阻值，即可改动Ib，也就是改动了Ic，即改动了晶体管的工作点。
2、降压
电流经过电阻器时必然会产生电压降，电阻值越大，电压降越大。
如图2-11所示继电器电路中，R为降压电阻。电压降U的大小与电阻值R与电流I的乘积成正比，即U=IR。应用电阻器R的降压作用，能够使较高的电源电压顺应元器件工作电压的请求。如图2-11电路中，继电器工作电压6V、工作电流60mA，而电源电压为12V，必需串接一个100Ω的降压电阻R后，方可正常工作。

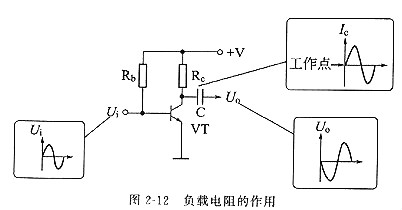

放大器的负载电阻也是应用电阻器的降压作用的例子。如图2-12所示晶体管放大电路中，集电极电阻R，即是负载电阻。输人信号Ui使晶体管集电极电流Ic相应变化，由于Rc的降压作用，从VT集电极即可得到放大后的输出电压Uo（与Ui反相）。
3、分压
基于电阻的降压作用，电阻器还能够用作分压器。
如图2-13所示，电阻器R1和R2构成一个分压器，由于两个电阻串联，经过这两个电阻的电流J相等，而电阻上的压降U=IR，R1上压降为1/3U，R2上压降为2/3U，完成了分压（负载电阻必需远大于R1、R2），分压比为R1/R2。
RC滤波网络是一种特殊的分压器。如图2-14所示整流滤波电路中，R与C2可了解为分压器，输出电压Uo取自C2上的压降。关于直流C2的容抗无限大，而关于交流C2的容抗远小于R，因而C2上直流压降很大，而交流压降很小，到达扩滤波的目的。
