场效应管有哪些用途
场效应管的主要作用是放大、恒流、阻抗变换、可变电阻和电子开关等。
(1)放大
场效应管具有放大作用。如图4-29所示为mos场效应管放大器，输入信号Ui经CI耦合至场效应管VT的栅极，与原来的栅极负偏压相叠加，使其漏极电流I1，相应变化，并在负载电阻RD上产生压降，经C2隔离直流后输山，在输出端即得到放大了的信号电压UO。In与Ui同相，UO与Ui反相。由于场效应管放大器的输入阻抗很高，因此耦合电容可以容量较小，不必使用电解电容器。
(2)恒流

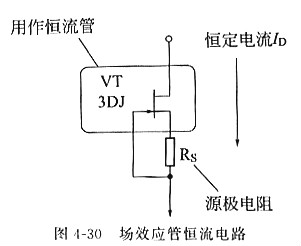

场效应管可以方便地构成恒流源，电路如图4-30所示。恒流原理足如果通过场效应管的漏极电流ID因故增大，源极电阻Rs上形成的负栅压也随之增大，迫使ID回落，反之亦然，使ID保持恒定。恒定电流Il
，式中UP为场效应管夹断电压。
，式中UP为场效应管夹断电压。(3)阻抗变换
场效应管很高的输入阻抗非常适合作阻抗变换。如图4-31所示为场效应管源极输出器，电路结构与晶体三极管射极跟随器类似，但由于场效应管是电压控制型器件，输入阻抗极高，因此场效应管源极输出器具有更高的输入阻抗Zi和较低的输出阻抗Zo，常用于多级放大器的高阻抗输入级作阻抗变换。
(4)可变电阻
场效应管可以用作可变电阻。如图4-32所示为自动电平控制电路，当输入信号Ui增大导致u。增大时，由Uo经二极管VD负向整流后形成的栅极偏压一UG的绝对值也增大，使场效应管VT的等效电阻增大，Ri与其的分压比减小，使进入放大器的信号电压减小，最终使Uo保持基本不变。
(5)电子开关
场效应管可以崩作电子开关。如图433所示为直流信号调制电路，场效应管VT1、VT2工作于开关状态，其栅极分别接人频率相同、相位相反的方波电压。当VT1导通VT2截止时，Ui向C充电；当VT1截止VT2导通时，c放电；其输出Uo。便是与输入直流电压ui相关的交变电压。
