  • 场效应管电路图与基本电路-场效应管放大电路图应用解析
    • 发布时间:2019-09-19 14:36:20
    • 来源:
    • 阅读次数:

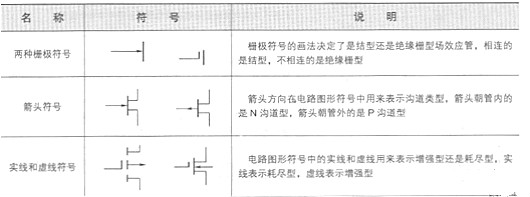

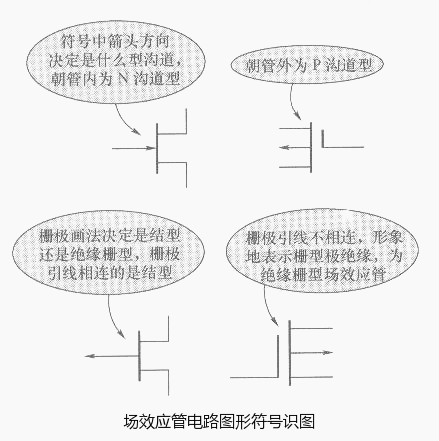

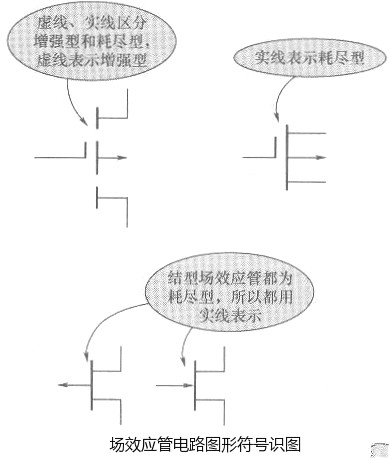

    场效应管电路图形符号理解和记忆方法
    场效应管电路图
    场效应管电路图
    场效应管电路图
    一、场效应管电路图电压放大电路中的应用

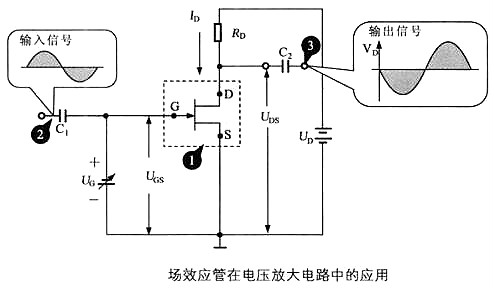

    场效应管电路图在电压放大电路中的应用见下图。
    场效应管电路图
    该电路主要是对电压信号进行放大,根据这一特性,选用了电压控制器件场效应管作为核心器件,将输入信号由场效应管的栅极G输入,然后再由漏极D输出放大后的信号,从而实现对电压的放大。
    二、场效应管在收音机的高频放大电路中的应用

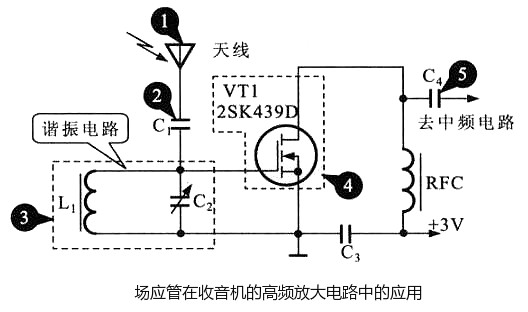

    场效应管电路图在收音机的高频放大电路中的应用见下图
    场效应管电路图
    外接天线接收的无线电信号由C1耦合到L1、C2组成的谐振电路,经选频后信号由VT1场效应管进行高频放大,放大后的信号由C4耦合到中频电路,无外接天线时,绕在磁棒上的线圈L1也可以直接接收无线电信号。
    三、场效应管电路图在开关电源电路中的开关振荡电路中的应用

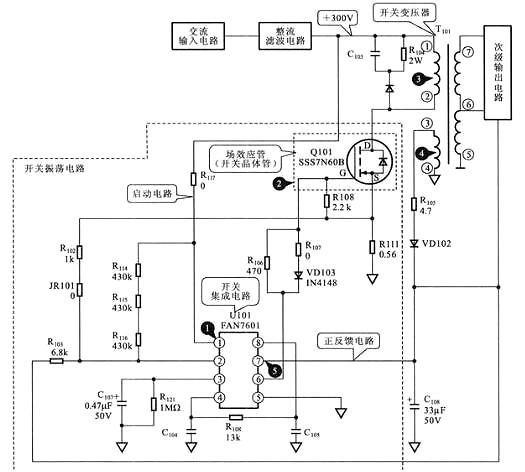

    场效应管在开关电源电路中的开关振荡电路中的应用见下图
    场效应管电路图
    开关集成电路U101中的振荡器起振,为场效应管Q101的栅极G提供振荡信号,于是场效应管Q101开始振荡,使开关变压器T101的初级线圈中产生开关电流,开关变压器的次级线圈3、4中便产生感应电流,3脚的输出经整流、滤波后形成正反馈电压加到U101的7脚,从而维持振荡电路工作,使开关电源进入正常的工作状态。场效应管电路图作为该电路中的脉冲放大器件,用于实现“开关振荡”的功能。
