用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为角9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。最大输出电滴l. 5A，Ⅻ78Ⅱ系列输出电压分别为5V 6V 8V 9V IOV 12V 15V 18V 24V.
三端稳压管7812中文参数资料
三端稳压集成电路7812。电子产品中，常见的三端稳压集成电路有正电压输出的78××系列和负电压输出的79××系列。顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。它的样子像是普通的三极管，TO- 220的标准封装，也有9013样子的T0-92封装。KIA有很多封装供客户选择，在以下的附件中仅显示一个，
注：点击图片是7812详细资料
三端稳压管7812引脚图
三端稳压管7812集成电路使用时要求输入电压比输出电压值至少大2V以上，即｜U1｜-｜U2｜>=2V，但也不宜过大。另外还有自地端流过的静态电流IQ=8mA。
W7812为三端固定正12V输入的集成稳压器,7812引脚图如下图所示.7812主要参数有：输出直流电压?U0＝＋12V，输出电流?L:0.1A，M:0.5A，电压调整率?10mV/V，输出电阻?R0＝0.15Ω，输入电压UI的范围15～17V?。因为一般UI要比?U0大3～5V?，才能保证集成稳压器工作在线性区。
7812稳压电源电路图
三端稳压管7812典型应用电路图：
78XX系列集成稳压器的典型应用电路图，是一个输出正5v直流电压的稳压电源电路。IC采集成稳压器7812，CI、C2分别为输入端和输端滤波电容，RL为负载电阻。当输出电流较大时，三端稳压管7812应配上散热板。
为提高输出电压的应用电路。稳压二襁管VDI串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC稳压值之和。VD2是输出保护二极管，一旦输出电压低于VDI稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏。
为输出电压可在一定范围内调节的应用电路。由于R1、RP电阻网络的作用，使得输出电压被提高，提高的幅度取决于RP与R1的比值。调节电位器RP，即可一定范围内调节输出电压。当lP=O时，输出电压Uo等于78XX稳压器输出电压：当RP逐步增大时，Uo也随之逐步提高。
为扩大输出电流的应用电路。VT2为外接扩流率管，VTI为推动管，二者为达林顿连接。R1为偏置电阻。该电路最大输出电流取决于VT2的参数。
三端稳压管7812并联扩流电路
用三端稳压管7812三端稳压器设计一款最大1A输出电流的稳压器很简单，但当输出电流高于1A时，就会出现许多问题。为提供大输出电流，稳压器通常使用并联的功率晶体管。这些功率晶体管的工作点（ operating point ）很难设计。因为晶体管的集极和射极需要必不可少的功率电阻来设计直流工作点，而功率晶体管和功率电阻都要消耗很大功率，因此设计中要加散热措施。本设计实例是一个可提供大输出电流的简单稳压器。基本的构想是并联多个三端稳压器。每只7812稳压器能提供1A电流，并且有5 、 6 、 8 、 9 、 12 、 15 、 18和24V多种电压版本。本文以7812为例.
图1 显示两只并联的7812
图2 用20只7812将图1中电路的输出能力提升至20A
两只三端稳压管7812独立工作，每只提供最大1A电流。 D1和D2完成两只稳压器的隔离。输出电压为稳压器的标称输出电压减去二极管压降： VOUT=VREG – VD 。在COM端接地(0V)情况下，稳压器的输出电压为VOUT 。若要将图1中的输出电压提高到与三端稳压器标称值一致， COM端电位必须比接地高出一个二极管压降。 C 、 C1和C2为滤波电容。图2显示了一个使用20只7812 ，可提供20A电流的稳压器。所有的二极管均为1N4007 。 C=47000 μ F ，所有带编号的电容均为4700μF 。 7812均固定到一个散热片上，并用一个小风扇降温。采用这种设计概念，可以将电路的输出电流扩充至数百安培。

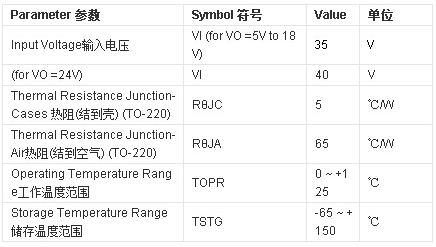

三端稳压管7812参数
