NPN三极管概述
（一）NPN三极管定义
NPN型三极管，由三块半导体构成，其中两块N型和一块P型半导体组成，P型半导体在中间，两块N型半导体在两侧。三极管是电子电路中最重要的器件，它最主要的功能是电流放大和开关作用。
三极管最基本的作用是放大作用，它可以把微弱的电信号变成一定强度的信号，当然这种转换仍然遵循能量守恒，它只是把电源的能量转换成信号的能量。
三极管有一个重要参数就是电流放大系数β。当三极管的基极上加一个微小的电流时，在集电极上可以得到一个是注入电流β倍的电流，即集电极电流。集电极电流随基极电流的变化而变化，并且基极电流很小的变化可以引起集电极电流很大的变化，这就是三极管的放大作用。
（二）NPN三极管的工作原理详解

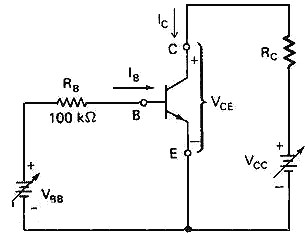

三极管是一种控制元件，主要用来控制电流的大小，以共发射极接法为例（信号从基极输入，从集电极输出，发射极接地），当基极电压UB有一个微小的变化时，基极电流IB也会随之有一小的变化，受基极电流IB的控制，集电极电流IC会有一个很大的变化，基极电流IB越大，集电极电流IC也越大，反之，基极电流越小，集电极电流也越小，即基极电流控制集电极电流的变化。但是集电极电流的变化比基极电流的变化大得多，这就是三极管的放大作用。IC 的变化量与IB变化量之比叫做三极管的放大倍数β（β=ΔIC/ΔIB, Δ表示变化量。），三极管的放大倍数β一般在几十到几百倍。
三极管在放大信号时，首先要进入导通状态，即要先建立合适的静态工作点，也叫 建立偏置 ，否则会放大失真。
（三）NPN三极管作用
电阻R1基极偏置用,电阻R2有限流作用,也是三极管集电极的负载电阻。发光二极管D指示作用,三极管T开关作用,电池E供电。
三极管可以看成是2个PN结。测试其好坏只要测其PN结是否正常就行。其方法是,用电阻档测b,c极和b,e极的正反电阻,相差几十倍以上就是正常的。
估算NPN型三极管的电流放大系数的简单方法：
黑表笔接c极,红表笔接e极,在c,b极间接一个50-200K的电阻,查看表针的摆动情况,摆动越大,β值越高。
NPN三极管管脚判别方法与步骤
一、第一步：判别管子的极性是npn型还是pnp型三极管，并确定基极b；
1.首先将三极管的三个管脚前后或者左右拉开一定距离，以便于测量；这样可以避免表笔短路，如下图所示；
图3 管脚拉开一点距离
2.将指针式万用表的欧姆档打到R×1k档上，正反测量任意两个管脚之间的电阻各一次，以阻值较小的那次为准，黑表笔所接就是p区，红表笔所接触的就是n区，做好标记，继续测下一组，同样做好记号，如果四次（任意两个脚各两次）测量的有一个共同的p或n区，那么就可以判断是npn或pnp型三极管了，也即有一个相同的p区，则为npn型，有一个相同的n区，则为pnp型，这个相同的区所接的就是基极。还有一种情况就是两个管脚之间的正、反电阻差不多，那么这两个脚就是发射区和集电区；
以上测量一般情况下需要进行六次（3个脚，两个脚正反测量一次，根据排列组合，能够测量六次），这样做顺便把三极管的好坏也可一并完成。但有时候分别测量任意两个管脚两次，正好测量的都是小阻值，这种情况下两次就可以判别极性。如图四、五。需要指出的是手指不能触碰管脚！
这种测量依据是根据上面所提到的图二，其发射结、集电结都是属于pn结，具备pn结的基本特性：正向电阻小、反向电阻大；
图4 测量任意两个脚的阻值
图5 测量任意两个脚的阻值
3.确定了管子的极性以后，也就确定了基极，下一步的任务就是确定发射极和集电极；这时候就用到了上面提到的结构当中的第一句话。
二、第二步 判别发射极和集电极
比如被测三极管是npn三极管
1.用拇指和食指捏住基极和某一个脚（假定该脚为集电极），注意基极和该电极不能直接接触，而是通过手指连接，此时的手指相当于一个较大的偏置电阻，黑表笔接假定的集电极（此时假定的集电极和基极相当于并联在一起，都是接正极），红表笔接假定的发射极，记录显示值R1；
图6 测量c、e之间的阻值
2.然后用拇指和食指捏住基极和另一个脚（假定该脚为集电极），方法同上，记录显示值R2
图7 测量c、e之间的阻值
3.比较两次测量结果，若R1大于R2，那么第二次测量的假定结果是正确的反之，第一次测量的是正确的；
测量pnp三极管的方法同上，不同的是基极应该接负极（红笔）。
第二步测量原理图如下：图八所示Rb相当于手指，它就是一个偏置电阻，三极管接法正确时，基极施加了偏流，这时的集电极电流I1较大，相当于万用表阻值较小，它所对应的正好是上图六；
图8 测量原理图
图九情况下，三极管也能导通，但是因为将集电区当成了发射区，其掺杂较轻，因此通过的电流I2较小，对应的阻值较大。
5
图九 测量原理图
需要指出的是一些锗管的正反向电阻较小，可以将档位降低到R×100，这样区别更明。
